1512 характеристики
Технические характеристики карусельного станка 1512 позволяют проводить как черновые, так и чистовые токарные работы, обрабатывать крупногабаритные, тяжелые детали.
|
Параметры |
Модель станка |
|||
|
1512.000 |
1512.300 |
1516.000 |
1516.300 |
|
|
Основные данные |
||||
|
Наибольшие размеры обрабатываемой заготовки, мм: |
||||
|
диаметр |
1250 |
1250 |
1600 |
1600 |
|
высота |
1000 |
1000 |
1000 |
1000 |
|
Наибольшая масса обрабатываемой заготовки, кг: |
6300 |
8000 |
8000 |
1000 |
|
Диаметр планшайбы, мм |
1120 |
1120 |
1400 |
1400 |
|
Наибольшая высота сечения резца, мм |
40 |
40 |
M |
40 |
|
Наибольшая длина хода верхнего суппорта, мм: |
|
|
|
|
|
по горизонтали |
775 |
775 |
950 |
950 |
|
по вертикали |
700 |
700 |
700 |
700 |
|
Наибольшая длина хода бокового суппорта, мм: |
|
|
|
|
|
по горизонтали |
630 |
630 |
630 |
630 |
|
по вертикали |
1000 |
1000 |
1000 |
1000 |
|
Количество ступеней вращения планшайбы |
18 |
бесступен |
18 |
бесступен |
|
Частота вращения планшайбы, мин-1 |
5-250 |
1-250 |
4-200 |
0,8-200 |
|
по желанию потребителя |
6,3-315 |
1,25-315 |
5-250 |
1-250 |
|
Количество ступеней подач суппортов |
18 |
18 |
18 |
18 |
|
Рабочие подачи суппортов по каждой оси, мм/об |
0,02-10 0,03-12,5 |
0,02-10 |
0,02-10 0,03-12,5 |
0,02-10 |
|
Скорость установочных перемещений, мм/мин |
2000 |
2000 |
2000 |
2000 |
|
Наибольшее усилие резания, кН: |
|
|
|
|
|
верхним суппортом |
35 |
35 |
35 |
35 |
|
боковым суппортом |
28 |
28 |
28 |
28 |
|
суммарное |
50 |
50 |
50 |
50 |
|
Наибольший крутящий момент на планшайбе, кН.м. |
20 |
20 |
25 |
25 |
|
Мощность мектродвигателя привода главного движения, кВт |
30 |
55 |
30 |
55 |
|
Габариты и масса |
||||
|
Габаритные размеры станка, мм: |
|
|
|
|
|
Длинна |
3890 |
3890 |
3890 |
3890 |
|
Ширина |
2380 |
4479 |
2670 |
4847 |
|
Высота |
2875 |
4050 |
3170 |
4252 |
|
Масса станка, кг |
|
|
|
|
|
с электрооборудованием |
16500 |
18000 |
20000 |
21500 |
|
без электрооборудования |
15700 |
15900 |
19200 |
19400 |

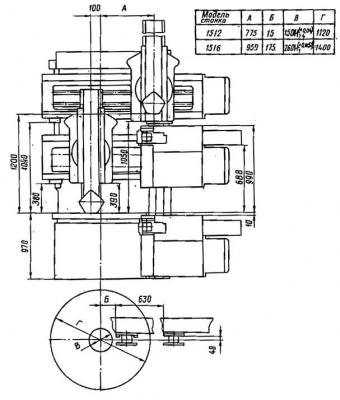

Рисунок - Рабочее пространство станка 1512
