1525 характеристики
Технические характеристики токарно-карусельных станков 1525, 1Л532 позволяют обрабатывать заготовки большой массы, жесткость конструкции позволяет вести обработку на высоких скоростях.
|
Наименование параметров |
Модель станка |
|
|
1525 |
1Л532 |
|
|
Наибольший обрабатываемый диаметр, мм |
2500 |
3150 |
|
Наибольшая высота устанавливаемогоизделия, мм |
1600 |
1600 |
|
Наибольшая масса устанавливаемого изделия в зависимости от числа оборотов в минуту планшайбы, кг: |
|
|
|
от 1,25 до 40 об/мин |
- |
16000 |
|
от 1,6 до 50 об/мин |
16000 |
- |
|
от 50 до 63 об/мин |
- |
9000 |
|
от 63 до 80 об/мин |
8000 |
- |
|
Количество вертикальных неревольверныхсуппортов |
2 |
2 |
|
Наибольшие размеры сечения державки резца (ширина х высота), мм |
40х63 |
40х63 |
|
Суппорт вертикальный неревольверный |
||
|
Наибольшее перемещение, мм: |
|
|
|
Горизонтальное |
1390 |
1720 |
|
Вертикальное |
1200 |
1200 |
|
Цена деления лимба, мм: |
|
|
|
горизонтального перемещения |
0,05 |
0,05 |
|
вертикального перемещения |
0,05 |
0,05 |
|
Перемещение за один оборот лимба, мм: |
|
|
|
Горизонтальное |
2,5 |
2,5 |
|
Вертикальное |
2,5 |
2,5 |
|
Скорость установочных перемещений, мм/мин |
5…1800 |
5…1800 |
|
Наибольший угол поворота ползуна суппорта |
30° |
30° |
|
Цена деления шкалы поворота ползуна суппорта |
1° |
1° |
|
Цена деления лимба поворота ползуна суппорта |
1’ |
1’ |
|
Установочные перемещения суппортов |
имеются |
имеются |
|
Дистанционное включение, переключение и выключение рабочих подач |
имеются |
имеются |
|
Выключающие упоры: |
|
|
|
горизонтального перемещения |
имеются |
имеются |
|
вертикального перемещения |
имеются |
имеются |
|
Поперечина |
||
|
Наибольшее перемещение, мм |
1240 |
1240 |
|
Скорость перемещения, мм/мин |
360 |
360 |
|
Выключающие упоры |
|
|
|
Перемещение и автоматический зажим поперечины |
имеются |
имеются |
|
Планшайба |
||
|
Диаметр планшайбы, мм |
2240 |
2800 |
|
Размеры Т-образных пазов |
См. рис. 1 |
См. рис. 1 |
|
Дистанционное переключение чисел оборотов планшайбы |
Имеется |
Имеется |
|
Работа со ступенчато-постоянной скоростью резания при обтачивании торцовых поверхностей |
Имеется |
Имеется |
|
Включение вращения планшайбы "Толчком" |
Имеется |
Имеется |
|
Блокировка включения вращения планшайбы при отсутствии смазки |
Имеется |
Имеется |
|
Торможение |
Имеется |
Имеется |
|
Габариты и масса |
||
|
Габаритные размеры станка, мм: |
|
|
|
длина |
5065 |
5485 |
|
ширина |
5340 |
6120 |
|
высота |
4910 |
4910 |
|
Масса станка, кг |
35500 |
43000 |

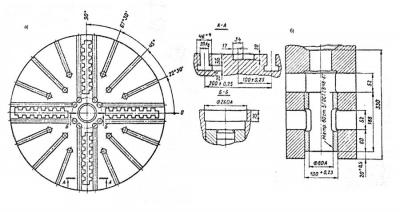

Рисунок - посадочные и присоединительные базы: а - планшайбы, б - вертикальных суппортов
