16Б20П регулировка

Шпиндель станка вращается в специальном двухрядном конусно-роликовом подшипнике в передней опоре и однорядном конусно-роликовом – в задней опоре типа «Гамет».

Радиальная нагрузка воспринимается подшипником передней и задней опор. Осевая – подшипником передней опоры.

Величина зазора или натяга в передней опоре устанавливается перед монтажем шпиндельного узла в станок, с помощью специального проставка между внутренними кольцами двухрядного конусно-роликового подшипника.

Подшипник, установленный на станке, отрегулирован на осевую игру в 20 микрон.

Зазоры в задней опоре выбираются автоматически, с помощью пружин в наружном кольце подшипника.

Мертвый ход винта поперечного перемещения суппорта, возникающий при износе гайки, может быть выбран посредством подтягивания клина 1, вставленного между разрезанными половинками гайки.

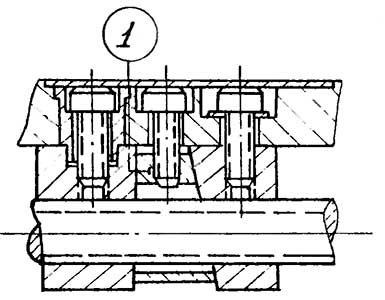

Рисунок - регулировка винта суппорта

Для совпадения осей центров передней и задней бабок совмещают плоскости платиков 1.

Рисунок - регулировка осей центров передней и задней бабок
