16Б20П характеристики
ОбсудитьТехнические характеристики станка 16Б20 позволяют обрабатывать металлические заготовки методом точения с повышенной точностью.
|
Наименование характеристики |
Ед. измерения |
Параметры |
|
Наибольший диаметр обрабатываемой заготовки: |
|
|
|
над станиной |
мм |
360 |
|
над суппортом |
мм |
180 |
|
Наибольший диаметр обрабатываемого прутка |
мм |
50 |
|
Расстояние между центрами |
мм |
710-1000-1400 |
|
Наибольшая длинная обтачивания |
мм |
640-930-1330 |
|
Диапазон чисел оборотов шпинделя |
об/мин |
16…1600* |
|
Пределы продольных подач |
мм/об |
0,05…2,8 |
|
Пределы поперечных подач |
мм/об |
0,025…1,4 |
|
Пределы шагов нарезаемых резьб: |
|
|
|
метрических |
мм |
0,5...112 |
|
дюймовых |
число ниток на 1" |
56...0,25 |
|
модульных |
модули |
0,5…112 |
|
питчевых |
питчи |
56...0,25 |
|
Диаметр отверстия в шпинделе |
мм |
52 |
|
Мощность главного электродвигателя |
кВт |
4,1/6,6 или 5,5/8,5 |
|
Вес (без принадлежностей) |
кг |
2000 |
|
Габариты |
|
|
|
Длина |
мм |
2355, 2645, 3045 |
|
Ширина |
мм |
1130** |
|
Высота |
мм |
1405 |
* По особому заказу на станке может быть один из следующих диапазонов 12,5…1250; 20…2000 об/мин
** Для станков с конусной линейкой этот размер равен 1140 мм.

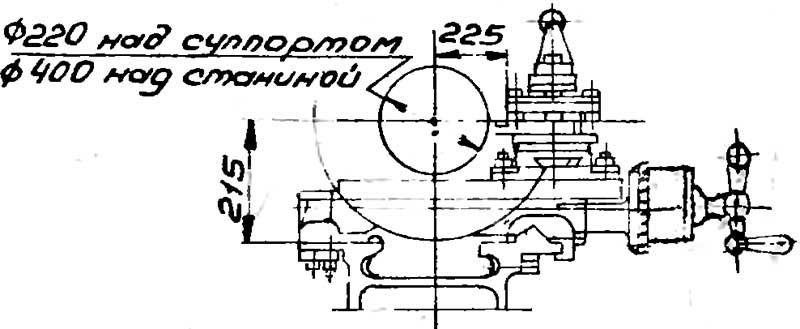

Рисунок - 16Б20П эскиз суппорта

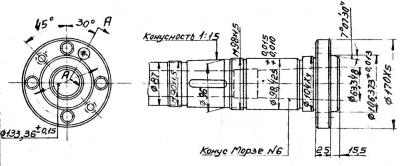

16Б20П эскиз шпинделя
