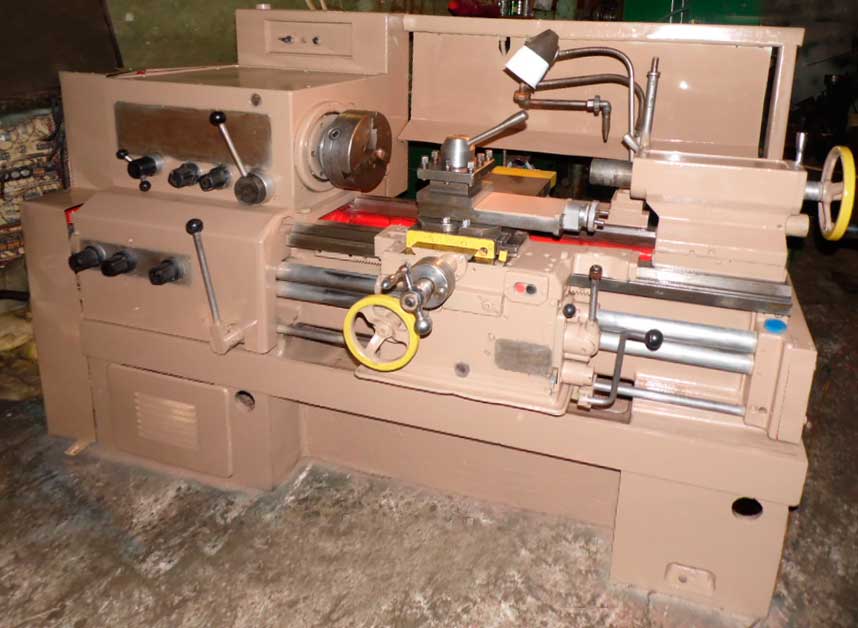

16Б20П токарный станок

16Б20П токарный станок, предназначен для выполнения широкого ряда операций с повышенной точностью обработки. Габариты обрабатываемого изделия при штатном оснащении станка: диаметр обработки до 220мм, диаметр заправляемого прутка до 50мм, наибольшая длина обтачивания до 1330мм. Мощность двигателя до 8,5кВт, вес станка составляет 2000кг.

Точность обработки зависит от многих параметров, особую важность имеют точность установки, которая контролируется выверкой по уровню во всех направлениях, а так же изоляция станка от вибрационного и теплового воздействия.

Конструкция

Станина станка жесткая, литая, коробчатой формы, усилена ребрами жесткости. Сверху расположены закаленные шлифованные направляющие для перемещения узлов станка. Станина установлена на тумбах, в которых располагаются электродвигатель главного движения и насос системы охлаждения. Коробка скоростей конструкционно отделена от передней бабки. Коробка подач обеспечивает движение подачи рабочих органов.

Фартук обеспечивает движение суппорта и каретки в прямом и обратном направлениях. Суппорт имеет крестовую конструкцию, перемещается в поперечном направлении по направляющим станины. Задняя бабка перемещается в продольном направлении по направляющим станины, фиксируется эксцентриковым зажимом.
