16е16кп характеристики
Технические характеристики токарно-винторезного станка 16е16кп обеспечивают возможность выполнения токарных операций повышенной точности. Черновую обработку во избежание точностных характеристик производить не рекомендуется.
|
Наименование характеристики |
Ед. измерения |
Параметры |
Техническая характеристика (основные параметры и размеры согласно ГОСТ 440-8IE) |
||
|
Класс точности по ГОСТ 8-82Е |
|
П |
|
Наибольший диаметр обрабатываемой заготовки: |
|
|
|
над станиной |
мм |
360 |
|
над суппортом |
мм |
180 |
|
Наибольшая длина обрабатываемой заготовки ( с перемещением верхних салазок) |
мм |
750 1000* 1500* |
|
Размер центра в шпинделе по ГОСТ 13214-79 |
|
Конус Морзе 6 |
|
Конец шпинделя по ГОСТ 12593-72* |
|
6К |
|
Диаметр прутка, проходящего через отверстие в шпинделе |
мм |
44 |
|
Высота резца, устанавливаемого в резцедержателе |
|
25 |
|
Габаритные размеры станка, мм |
||
|
Длина |
мм |
2270 2520* 3020* |
|
Ширина |
мм |
1110 |
|
высота |
мм |
1505 |
|
Масса станка |
кг |
2150 2270* 2540* |
Суппорт |
||
|
Наибольшее расстояние от оси центров до кромки резцедержателя |
мм |
185 |
|
Число суппортов |
1 |
|
|
Предохранение от перегрузки |
|
имеется |
|
Блокировка продольных и поперечных подач |
|
имеется |
|
Наибольшее перемещение (от руки, по ходовому валику, по ходовому винту): |
|
|
|
продольное |
мм |
750 1000* 1500* |
|
поперечное |
мм |
220 |
|
Быстров перемещение |
|
|
|
продольное |
м/мин |
5 |
|
поперечное |
м/мин |
2,5 |
|
Перемещение на одно деление продольное: |
|
|
|
по лимбу |
мм |
1 |
|
по нониусу |
мм |
0,1 |
|
Перемещение на одно деление лимба поперечное |
мм |
0,025 |
|
Пределы продольных подач |
мм/об |
0,05...2,8 |
|
Пределы поперечных подач |
мм/об |
0,025...1,4 |
|
Пределы шагов нарезаемых резьб: |
|
|
|
метрических |
мм |
0,25...56 |
|
дюймовых |
число ниток на 1" |
112...0,5 |
|
модульных |
модули |
0,25...56 |
|
питчевых |
питчи |
112...0,5 |
|
Перемещение на один оборот лимба»: |
|
|
|
продольное |
мм |
100 |
|
поперечное |
мм |
5 |
Верхний суппорт |
||
|
Наибольший угол поворота |
град |
± 90 |
|
Цена одного деления шкалы поворота |
град |
1 |
|
Наибольшее перемещение |
мм |
120 |
|
Цена одного деления |
мм |
0,05 |
|
Перемещение на один оборот лимба |
мм |
3 |
Шпиндель |
||
|
Количество скоростей прямого вращения |
|
21 |
|
Количество скоростей обратного вращения |
|
21 |
|
Пределы частоты вращения шпинделя: |
|
|
|
прямого вращения |
об/мин |
20…2000 или 25…2500 |
|
обратного вращения |
об/мин |
20…2000 или 25…2500 |
|
Диаметр шпиндельного фланца |
мм |
170 |
|
Диаметр отверстия в шпинделе |
мм |
45 |
|
Торможение шпинделя |
|
имеется |
Задняя бабка |
||
|
Размер центра в пиноли по ГОСТ 13214-79 |
|
Конус Морзе 5 |
|
Наибольшее перемещение пиноли |
мм |
120 |
|
Цена одного деления шкалы перемещения пиноли: |
|
|
|
линейки |
мм |
5 |
|
нониуса |
мм |
0,1 |
|
Поперечное перемещение |
|
|
|
вперед |
мм |
5 |
|
назад |
мм |
5 |
Привод станка |
||
|
Электродвигатели: |
|
|
|
Главного движения: |
|
|
|
мощность |
кВт |
7,5 |
|
частота вращения |
об/мин |
1500 |
|
Привода ускоренных перемещений: |
|
|
|
мощность |
кВт |
0,37 |
|
частота вращения |
об/мин |
1500 |
|
Насоса охлаждения: |
|
|
|
мощность |
кВт |
0,12 |
|
частота вращения |
об/мин |
3000 |
|
подача |
л/мин |
22 |
|
Станция смазки: |
|
|
|
мощность |
кВт |
0,12 |
|
частота вращения |
об/мин |
1500 |
|
подача |
л/мин |
3 |
|
Шлифовального или заточного приспособления: |
|
|
|
мощность |
кВт |
0,55 |
|
частота вращения |
об/мин |
3000 |
Примечание * - по специальному заказу.

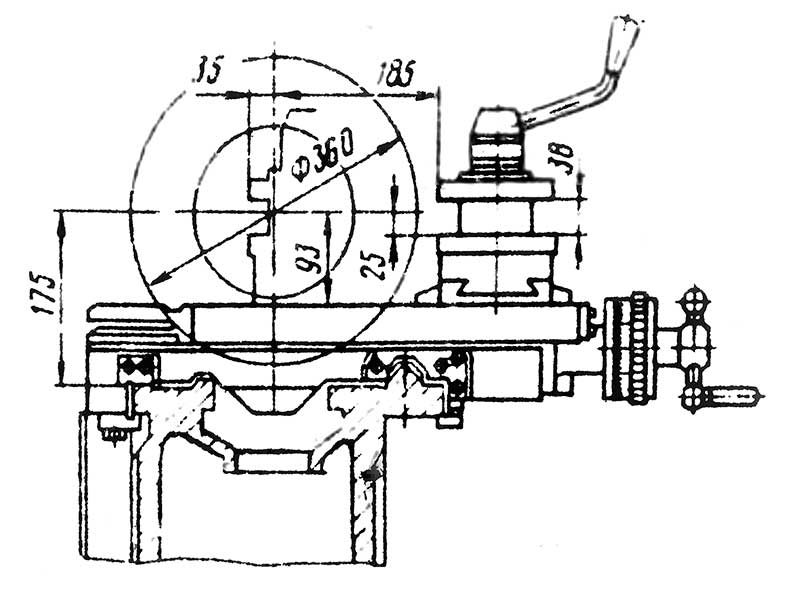

Рисунок - 16е16кп эскиз суппорта

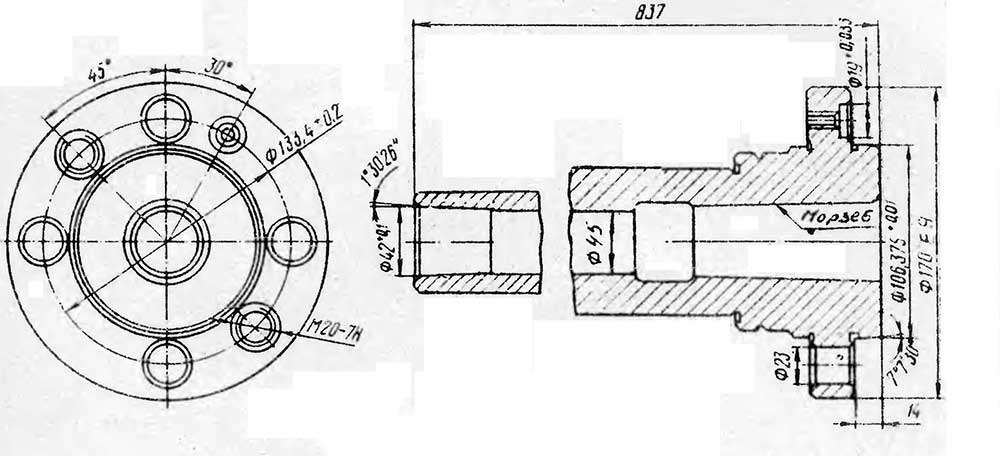

Рисунок - 16е16кп эскиз шпинделя
