16к20 кинематика

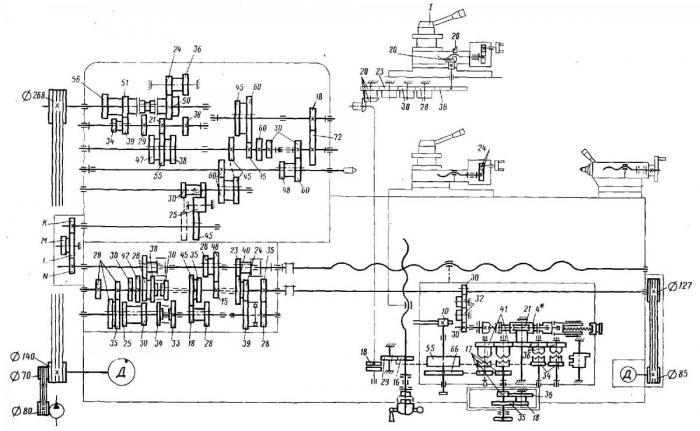

Кинематическая схема приведена для понимания связей и взаимодействия основных элементов станка. На выносках проставлены числазубьев (z) шестерен (звездочкой обозначено число заходов червяка).

Цифрой 1 обозначен суппорт с механическим перемещением резцовых салазок.

16к20 кинематическая схема

Рисунок - кинематическая схема станка 16к20
