Использование патронов и люнетов

Патрон соединяется со шпинделем при помощи переходного фланца.

Четыре шпильки вворачиваются во фланец. Затем фланец насаживают на конус шпинделя. При этом замковое кольцо должно быть установлено таким образом, чтобы обеспечить свободное прохождение шпилек сквозь отверстия. После установки фланца замковое кольцо поворачивают, и посредством равномерного перекрестного затягивания гаек достигается беззазорное прилегание торцов фланца, патрона и фланца шпинделя.

Корпус патрона центрируется по цилиндрическому пояску фланца и притягивается к нему винтами.

Перед началом монтажа следует убедиться в отсутствии забоин на сопрягаемых поверхностях и тщательно протереть их салфеткой, не оставляющей ворса.

Проверка точности посадки

Точность посадки патрона на шпиндель проверяется индикатором по контрольному пояску, расположенному на наружной цилиндрической поверхности корпуса патрона.

Радиальное биение не должно превышать 0,02 мм.

Надежность зажима

Для обеспечения надежности зажима и безопасности работы следует строго придерживаться требований, изложенных в паспорте патрона.

Установка патрона типа СТ-250П-Ф6 без переходного фланца осуществляется вышеуказанным способом.

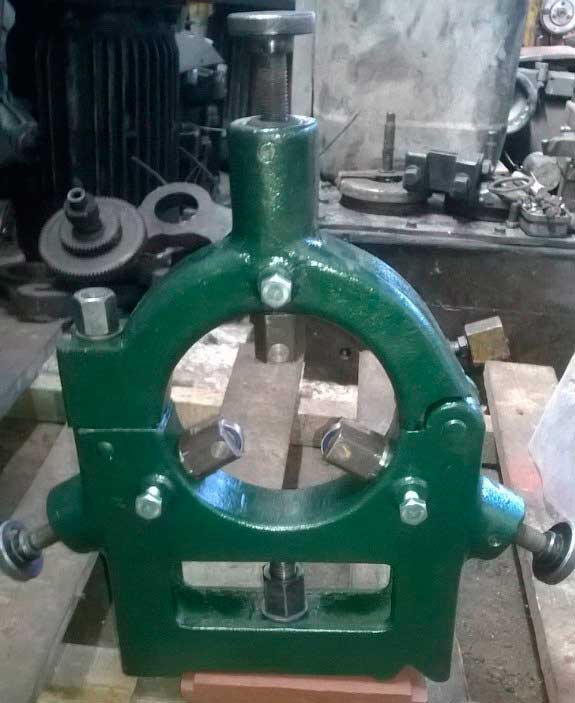

Люнеты

Подвижный и втулочный люнеты устанавливаются на платиках каретки с левой стороны и закрепляются двумя болтами М16Х70.66.05, ГОСТ 7808—70. Втулочный люнет, у которого отверстие расточено по линии центров, выставляется при помощи двух конических штифтов 12X70, ГОСТ 9464—70. Неподвижный люнет устанавливается на станине слева от каретки.
