16к20 подшипники

№ подшипника по ГОСТу

№ ГОСТа

Габарит, мм

Класс

точности

Узел, в котором установлены подшипники

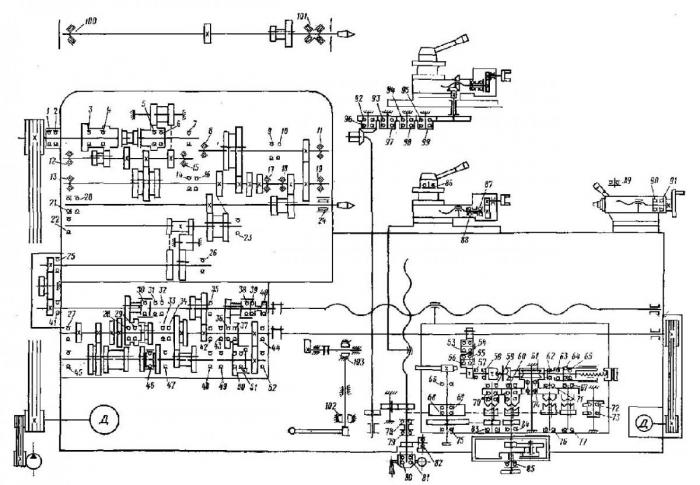

№ по схеме

Количество на станок

d

D

B

Шарикоподшипники однорядные радиальные

104

8338—75

20

42

12

0

Фартук

74

1

105

8338—75

25

47

12

0

Фартук

61, 84

2

106

8338—75

30

55

13

0

Коробка подач

47

1

107

8338—75

35

62

14

0

Шпиндельная бабка

25

1

107

8338—75

35

62

14

0

Коробка подач

41

1

108

8338—75

40

68

15

0

Шпиндельная бабка

5, 6

2

109

8338—75

45

75

16

0

Шпиндельная бабка

3, 4

2

110

8338—75

50

80

16

6

Шпиндельная бабка

14, 16

2

110

8338—75

50

80

16

0

Фартук

68, 69, 75

3

202

8338—75

15

35

11

0

Коробка подач

30

1

202

8338—75

15

35

11

0

Фартук

72, 73

2

203

8338—75

17

40

12

0

Каретка

80, 81

2

204К

8338—75

20

47

14

0

Шпиндельная бабка

23

1

204К

8338—75

20

47

14

0

Коробка подач

33, 34, 42, 45, 46, 48, 49

7

205К

8338—75

25

52

15

6

Шпиндельная бабка

22, 26

2

205К

8338—75

25

52

15

0

Коробка подач

35, 44

2

208К

8338—75

40

80

18

6

Шпиндельная бабка

9, 10

2

208

8338—75

40

80

18

6

Шпиндельная бабка

7

1

209

8338—75

45

85

19

6

Шпиндельная бабка

1, 2

2

303К2

8338—75

17

47

14

0

Коробка подач

43

1

304К

8338—75

20

52

15

0

Коробка подач

27, 52

2

1000096

8338—75

6

15

5

0

Фартук

82

1

1000900

8338—75

10

22

6

0

Суппорт с механическим перемещением резцовых салазок

92—99

8

1000900

8338—75

10

22

6

0

Фартук

65

1

1000902

8338—75

15

28

7

0

Коробка подач

38

1

1000905

8338—75

25

42

9

0

Фартук

57

1

1000907

8338—75

35

55

10

0

Коробка подач

31, 32

2

7000103

8338—75

17

35

8

0

Коробка подач

36, 37

2

7000103

8338—75

17

35

8

0

Фартук

53—56, 70

8

7000107

8338—75

35

62

9

0

Коробка подач

50, 51

2

Шарикоподшипники радиальные однорядные с одной защитной шайбой

60104

7242—70

20

42

12

0

Фартук

63

1

60210

7242—70

50

90

20

0

Фартук

66

1

Шарикоподшипники радиальные однорядные с двумя защитными шайбами

80018

7242—70

8

22

7

0

Ограждение патрона

3

Шарикоподшипники радиально-упорные однорядные

46203

831—75

17

40

12

0

Фартук

59, 60, 67,

7

71, 76, 77,

83

46216Л*

831—75

80

140

26

5

Шпиндельная бабка

20, 21

2

Роликоподшипники конические

7207

333—71

35

72

18,5

0

Шпиндельная бабка

17

1

7305

333—71

25

62

18,5

0

Шпиндельная бабка

8

1

7306

333—71

30

72

21

0

Шпиндельная бабка

11, 13

2

7308

333—71

40

90

25,5

0

Шпиндельная бабка

18

2

7604

333—71

20

52

22,5

0

Шпиндельная бабка

12, 15

2

Шарикоподшипники упорные одинарные

8102

6874—75

15

28

9

0

Суппорт

87, 88

2

8102

6874—75

15

28

9

0

Задняя бабка

89

1

8103

6874—75

17

30

9

0

Фартук

85

1

8104

6874—75

20

35

10

0

Каретка

79

1

8105

6874—75

25

42

11

0

Каретка

78

1

8105

6874—75

25

42

11

0

Задняя бабка

91

1

8105

6874—75

25

42

11

0

Фартук

58, 62

2

8106

6874—75

30

47

11

СТ2

Коробка подач

39, 40

2

8107К

6874—75

35

52

12

0

Резцовая головка

86

1

8202

6874—75

15

32

12

0

Фартук

64

1

8205

6874—75

25

47

15

0

Задняя бабка

90

Г

Роликоподшипники радиальные двухрядные с короткими цилиндрическими роликами

3182120*

7634—75

100

150

37

4***

Шпиндельная бабка

24

1

Роликоподшипник конический двухрядный с малым углом конуса и буртом на наружном кольце

697920Л**

ТУСТ 5434

98,425

152,4

92

2

Шпиндельная бабка

101

1

Роликоподшипник конический с малым углом конуса, и автоматическим устранением зазоров однорядный

17716Л**

ТУСТ 5434

80

140

77,07

2

Шпиндельная бабка

100

1

Шарнирные подшипники

2Ш20

3635—54

20

47

15/26

Управление фрикционом

102, 103

2

* Для станков, поставляемых со шпиндельными подшипниками.

** Для станков, поставляемых со шпиндельными подшипниками

*** При отсутствии подшипника 4-го класса допускается использование подшипника 5-го класса, отобранного с радиальным биением дорожки качения внутреннего кольца R1 не более 0,005 мм и биением базового торца внутреннего кольца относительно отверстия Si не более 0,007 мм.

Примечания: 1. Подшипники, обозначенные на схеме номерами с 92 по 99, устанавливаются только в суппорте с механическим перемещением резцовых салазок.

2. Номерами 20, 21, 24 и 100, 101 обозначены шпиндельные подшипники.
