16к20 характеристики
ОбсудитьТехнические характеристики станка 16к20 позволяют выполнять различные токарные операции как нормальной, так и повышенной точности (в зависимости от исполнения). Все модификации станка выполнены на базе модели 16к20, максимально унифицированы и имеют схожую конструкцию.
|
Наименование параметра |
Единица измерения |
Величины параметра |
|||
|
|
|
16К20 |
16К20П |
16К20Г |
16К25 |
Основные данные |
|||||
|
Наибольшая длина обрабатываемого изделия: |
|||||
|
|
мм |
710 |
|||
|
|
мм |
1000 |
|||
|
|
мм |
1400 |
— |
1400 |
|
|
|
мм |
2000 |
— |
2000 |
|
|
Высота оси центров над плоскими направляющими станины |
мм |
215 |
250 |
||
|
Пределы чисел оборотов шпинделя: |
|||||
|
Основное исполнение |
об/ мин |
12,5-1600 |
12,5—1600 |
||
|
По особому заказу |
об/мин |
16—2000 |
10-1250 |
||
|
Пределы подач: |
|||||
|
Продольных |
мм/об |
0,05-2,8 |
|||
|
Поперечных |
мм/об |
0,025—1,4 |
|||
|
Наибольшее усилие допускаемое механизмом подач: |
|||||
|
продольное |
|
|
|||
|
на упоре |
кгс (н) |
800 (7845) |
|||
|
на резце |
кгс (н) |
600 (5884) |
|||
|
поперечное |
|
|
|||
|
на упоре |
кгс (н) |
460 (4510) |
|||
|
на резце |
кгс (н) |
360 (3530) |
|||
|
Мощность электродвигателя главного привода: |
|||||
|
основное исполнение |
кВт |
11 |
|||
|
по особому заказу |
кВт |
7,5 |
|||
Габариты и масса |
|||||
|
Габарит станка: |
|||||
|
длина |
мм |
3195 |
2505 |
3195 |
|
|
|
мм |
3795 |
2795 |
3795 |
|
|
ширина |
мм |
1190 |
1240 |
||
|
высота |
мм |
1500 |
|||
|
Масса станка: |
|||||
|
|
кг |
2835 |
2835 |
2945 |
2925 |
|
|
кг |
3005 |
3010 |
3110 |
3095 |
|
|
кг |
3225 |
- |
3335 |
3315 |
|
|
кг |
3685 |
- |
3695 |
3775 |
Параметры обрабатываемой детали |
|||||
|
Наибольший диаметр изделия, устанавливаемого над станиной |
мм |
400 |
500 |
||
|
Наибольший диаметр обработки над поперечными салазками суппорта |
мм |
220 |
290 |
||
|
Наибольший диаметр изделия, устанавливаемого над выемкой в станине |
мм |
- |
630 |
||
|
Наибольший диаметр прутка, проходящего через отверстие в шпинделе |
мм |
53 |
|||
|
Наибольшая длина обтачивания: |
|||||
|
|
мм |
645 |
|||
|
|
мм |
935 |
|||
|
|
мм |
1335 |
- |
1335 |
|
|
|
мм |
1935 |
- |
1935 |
|
|
Расстояние от торца фланца шпинделя до правого края выемки |
мм |
- |
298 |
- |
|
|
Длина выемки |
мм |
- |
305 |
- |
|
|
Пределы шагов нарезаемых резьб: |
|||||
|
метрических |
мм |
0,5—112 |
|||
|
модульных |
модуль |
0,5—112 |
|||
|
дюймовых |
число ниток на 1" |
56—0,5 |
|||
|
питчевых |
питч |
56—0,5 |
|||
|
Максимально допустимая масса изделия устанавливаемого: |
|
|
|||
|
в патроне |
кт |
200 |
|||
|
в центрах |
кт |
460 |
|||
|
|
кг |
650 |
|||
|
|
кг |
900 |
|||
|
|
кг |
1300 |
|||
Шпиндель |
|||||
|
Конец шпинделя по ГОСТ 12593—72 |
|
6К |
|||
|
Диаметр шпиндельного фланца |
мм |
170 |
|||
|
Коническое отверстие ГОСТ 2847—67 |
|
Морзе № 6 |
|||
|
Диаметр сквозного отверстия |
мм |
52 |
|||
Суппорт |
|||||
|
Наибольшая длина продольного перемещения |
мм |
645, 935, 1335, 1935 |
|||
|
Наибольшая длина поперечного перемещения |
мм |
300 |
|||
|
Скорость быстрых перемещений: |
|
|
|||
|
продольных |
мм/мин |
3800 |
|||
|
поперечных |
мм/мин |
1900 |
|||
|
Максимально допустимая скорость перемещений при работе по упорам |
мм/мин |
250 |
|||
|
Минимально допустимая скорость перемещения каретки |
мм/мин |
10 |
|||
|
Цена одного деления лимба: |
|
|
|||
|
продольного перемещения |
мм |
1 |
|||
|
поперечного перемещения |
мм |
0,05 на диаметр обрабатываемого изделия |
|||
Резцовые салазки |
|||||
|
Шкала угла поворота |
град |
±90 |
|||
|
Цена одного деления шкалы поворота |
град |
1 |
|||
|
Наибольшая длина перемещения |
мм |
150 |
|||
|
Цена одного деления лимба |
мм |
0,05 |
|||
Индексируемая резцовая головка |
|||||
|
Количество фиксированных позиций |
|
4 |
|||
|
Число резцов, одновременно устанавливаемых в резцедержателе |
|
4 |
|||
|
Наибольшее сечение державки резца |
мм |
25x25 |
|||
|
Высота от опорной поверхности резца до оси центров |
мм |
25 |
|||
Задняя бабка |
|||||
|
Коническое отверстие в пииоли ГОСТ 2847—67 |
|
Морзе № 5 |
|||
|
Наибольшее перемещение пиноли |
мм |
150 |
|||
|
Цена одного деления лимба перемещения пиноли |
мм |
0,1 |
|||
|
Величина, поперечного смещения корпуса |
мм |
±15 |
|||

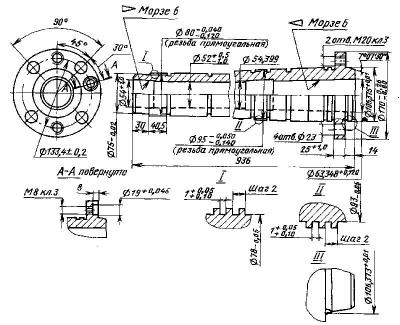

Рисунок - эскиз шпинделя

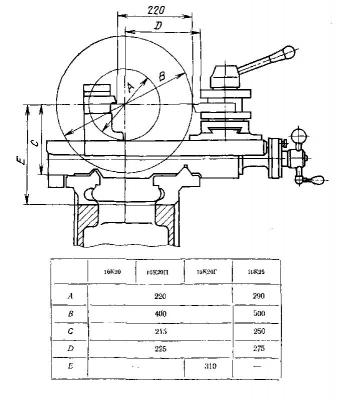

Рисунок - 16к20 эскиз суппорта
