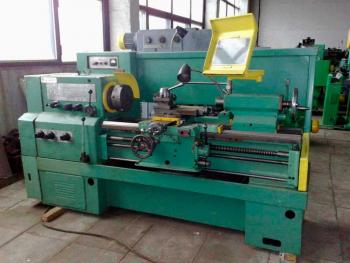

16К20 станок токарный

Токарно винторезный станок 16К20 отличается универальностью, на нем можно вести токарную обработку тел вращения, получать конические, цилиндрические, фасонные и винтовые поверхности.

Технические характеристики

Мощность привода главного движения составляет 10кВт. Максимальный диаметр обрабатываемой детали: над станиной 400мм, над салазками суппорта 220мм. Максимальная длина обработки 1335мм. Диапазон частот вращения 12,5...1600об/мин. Шпиндель полый, максимальный диаметр заправляемого прутка 50мм. Заготовки закрепляются в патроне или на планшайбе. Для обработки длинных заготовок используются люнеты.

Особенности 16К20

• Возможность обработки довольно тяжелых деталей - до 300 кг в патроне, до 1300 - на планшайбе
• Большой РМЦ моделей 750-2000мм
• Высота центров 215 мм на плоскими направляющими станины
• Максимальный диаметр обрабатываемой заготовки 400мм
• Мощный электродвигатель главного движения - до 11 кВт
• Отдельный электродвигатель привода подач - 1 кВт
• Жесткая литая станина, направляющие подвергались термообработке
• Высота центров
• Вес 2800...3600 кг, в зависимости от исполнения

Эксплуатация

Для поддержания исправного технического состояния рекомендуется регулярно проводить технические осмотры и профилактические работы. Система смазки автоматическая. В процессе эксплуатации следует следить за вращением маслоуказателя шпиндельной бабки. Если маслоуказатель перестал вращаться, следует немедленно прекратить работу и произвести чистку сетчатого масляного фильтра.

Система ЧПУ

Для возможности обработки деталей в полуавтоматическом цикле базовая модель станка была оборудована системой числового программного упрвления, впоследствии получившая название станок 16К20 Ф3. Компановка осталась прежней, многие узлы, механизмы и составные части имеют аналогичную конструкцию. Система числового упрваления контролирует формообразующие движения рабочих органов по двум координатам. Система так же обеспечивает регулирование частоты вращения заготовки, задает необходимые движения подачи, осуществляет индексацию положения резцевой головки.

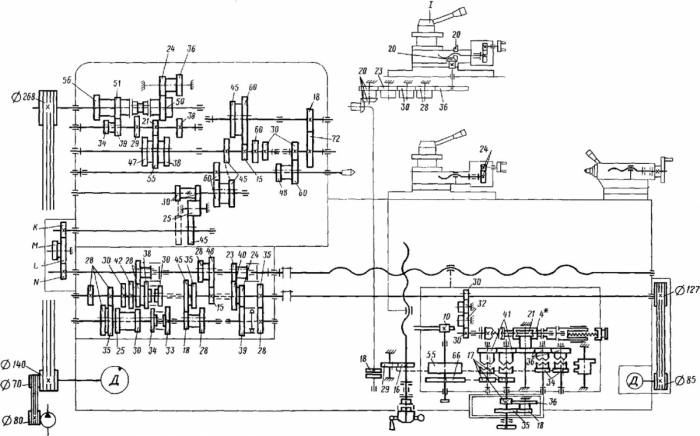

Кинематическая схема

Кинематическая схема поясняет связи и методы взаимодействия основных механизмов станка. Числа зубьев шестерен (z) указаны на выносках, числа заходов червяка дополнительно обозначены звездочкой (*). Вверху кинематической схемы вынесен суппорт с механическим перемещением салазок.

Главное движение

Главным движением в станке является вращение шпинделя, движение которому передается от главного электродвигателя посредством клиноременной передачи. со шкива Ø140 на шкив Ø268. Далее движение передается на приемный вал коробки скоростей. Двухсторонняя фрикционная муфта позволяет получать как прямое, так и обратное вращение шпинделя. Вариации положений блоков шестерен позволяет получить 12 различных частот вращения шпинделя.

Рисунок - Кинематическая схема

Движение подачи

Передача вращения от выходного вала (ось I) шпиндельной бабки на выходной вал (ось II) коробки подач осуществляется с помощью установки комбинаций сменных шестерен в соответствии со схемами таблицы подач. 16К20 можно налаживать на нарезание различных резьб.

Сменные шестерни К и N на станок 16К20 монтируются на шлицевых валах и закрепляются болтами через шайбы. Промежуточные шестерни L и М устанавливаются на шлицевой втулке оси, закрепляемой при помощи ключа.

Электрическая схема и оборудование

Защита электооборудования реализована с помощью плавких предохранителей и автоматических выключателей. Электрическую схему можно найти в руководстве по эксплуатации.

Капитальный ремонт

При капитальном ремонте производится разборка станка на узы, демонтаж электооборудования, разборка передней и задней бабки, фартука, коробки подач, каретки суппорта, замена запчастей и расходных материалов. Далее узлы, механизмы и детали промываются, проходят контроль. Дефектные детали изолируются и, при невозможности ремонта заменяются на новые. Далее производится окраска как отдельных корпусов, так всей конструкции. Завершающим этапом капремонта является операция испытаний. Следует помнить, что перед проведением любого вида работ, необходимо ознакомиться с условиями техники безопасности и строго их соблюдать.

Цена и комплектация

Модель 16К20 на данный момент уже снята с производства, в связи с чем, приобретение не побывавшего в эксплуатации экземпляра становится прктически невыполнимой задачей. Цена таких токарно винторезных станков начинается от 100 000 рублей, и имеет среднее значение в районе 200 000 рублей. Главным образом, стоимость определяется техническим состоянием. На рынке часто встречаются экземпляры, прошедшие стадию капитального ремонта, включая перешлифовку направляющих, модернизацию или замену некоторых составных частей и электирки. В настоящее время можно найти современные аналоги токрных станков от различных производителей, цена которых начинается от 1 млн. рублей.

Стандартная комплектация подразумевает сам станок 16К20 в сборе, наличае 3-х кулачкового патрона, 4-х позиционного резцедержателя и паспорт. Дополнительное оснащение включает подвижный и неподвижный люнеты, четырехкулачковый патрон и планшайбу, а так же быстросъемный резцедержатель.

Скачать паспорт токарно-винторезного станка 16К20
