Регулировка радиального зазора подшипников шпинделя

Радиальный зазор в переднем подшипнике шпинделя регулируется подтягиванием внутреннего кольца роликового двухрядного цилиндрического подшипника № 3182116 на конусной шейке шпинделя гайкой 8. При этом необходимо ослабить стопор 7 (рис. 15).

Подтянув внутреннее кольцо роликоподшипника ганкой 8 и законтрив ее стопором 7, необходимо проверить шпиндель на радиальный отжим. Для этого в коническое отверстие шпинделя нужно вставить оправку с коническим хвостовиком и свободной длиной 300 мм.

1а616 Регулировка радиального зазора подшипников шпинделя

Рисунок 15

К центрирующей наружной поверхности шпинделя подвести штифт индикатора и за свободный конец оправки вручную отжать шпиндель. При этом отклонение стрелки индикатора не должно превышать 0,01 мм. Кроме того, шпиндель должен легко проворачиваться.

Регулировка осевого зазора подшипников шпинделя

Регулирование осевого зазора шпинделя производится гайкой 1. Для: этого необходимо, предварительно сняв, защитный колпак 2 (см. рис. 15), пинолью задней бабки нажать на передний центр и довести гайку 1 до касания со втулкой. Затягивать гайку 1 не рекомендуется.

Натяжение ремней коробки скоростей

Натяжение ремней коробки скоростей регулируют следующим образом: отвинчивают винты, крепящие плиту коробки скоростей внутренней стенке тумбы стайка, и при помощи гаек 2 регулируют натяжение ремней. После этого завинчивают винты 1.

1а616 Натяжение ремней коробки скоростей

Рисунок 16

Натяжение ремней электродвигателя

Натяжение ремней электродвигателя регулируется перемещением плиты 5 с электродвигателем по кронштейну 4 в горизонтальной плоскости (см. рис. 16). Для этого необходимо отвинтить винты 3 и при помощи винтов 6 создать необходимое натяжение ремней, после чего закрепить винты 3.

Замена ремней на шпинделе

Замену ремней на шпинделе производят следующим образом: снимают защитный колпак 2 (см. рис. 15), гайку 1 и фланец 10, вывертывают винты 3 и отсоединяют маслоподводящие трубки. В имеющиеся два диаметрально-противоположные резьбовые отверстия 9 ввертывают винты М12 и при помощи их выпрессовывают буксу 4 из отверстия передней бабки.

В образовавшееся отверстие в задней стенке корпуса передней бабки вводят ремни на приемный шкив.

После установки ремней букса 4 ставится на свое место. При этом необходимо следить за тем, чтобы штифт 5 буксы совпал со шпоночным пазом 6.

Винт суппорта

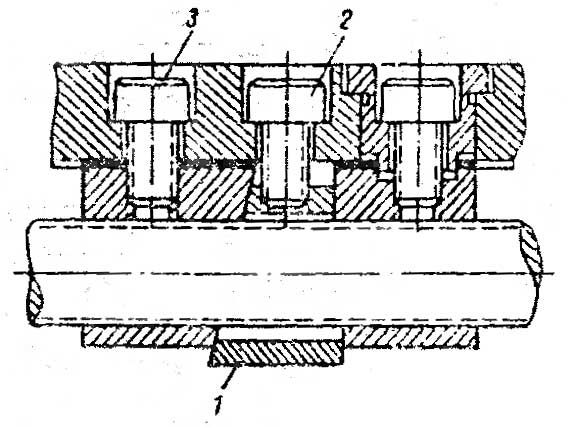

Мертвый ход винта поперечного перемещения суппорта, возникающий при износе ганки винта поперечной подачи, выбирается клином 1 винтом 2 (рис. 17).

1А616 Мертвый ход винта поперечного перемещения суппорта

Рисунок 17

Для этого необходимо предварительно ослабить на 1/2 оборота винт 3, вращением винта 2 втянуть клин между двумя частями гайки, выбрав тем самым имеющийся люфт между ганкой и винтом, и закрепить в таком положении винт 3.

Прижим задней бабки

Задняя бабка прижимается к направляющим станины эксцентриковым зажимом.

Для регулирования зажима необходимо заднюю бабку сдвинуть вправо так, чтобы правая часть бабки свесилась со станины.
