1А616 схема

Электрооборудование

На станке установлены два трехфазных электродвигателя:

Электродвигатель ДГ привода главного движения типа А02-41-4 мощностью 4,0 кВт, 1450 об/мин, 220/380 в.

Электронасос ДО для подачи охлаждающей жидкости к резцу - типа ПА 22 мощностью 0,12 кВт, 2800 об/мин, 220/380 в.

Станки изготавливаются с электрооборудованием, рассчитанным для работы при напряжении 880 в, как в силовых цепях, так и в цепях управления.

Лампа местного освещения питается напряжением 36 в от понижающего трансформатора Т.

Согласно условиям заказа станки могут быть изготовлены с рабочим напряжением 220 или 500 в,

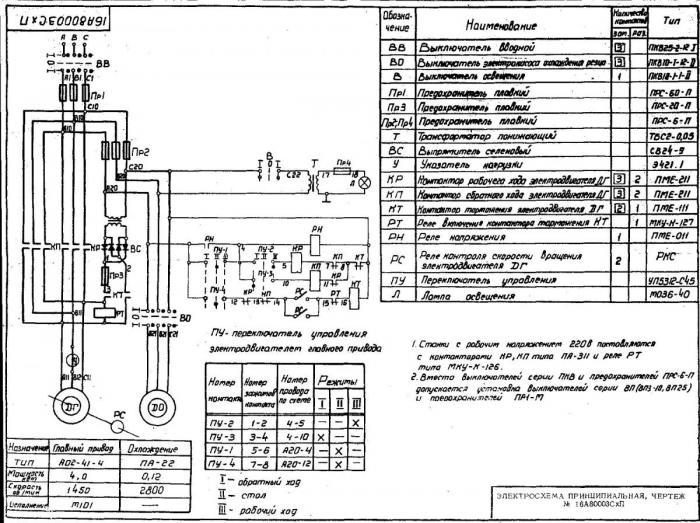

Описание схемы электрической

Перед пуском станка рукоятка вводного выключателя ВВ ставится в положение "включено", рукоятка управления - в среднее положение.

Шпиндель пускают в ход и останавливают включением и отключением электродвигателя ДГ, который управляется двумя магнитными пускателями КР-КП, переключателем ПУ и валиком с двумя рукоятками на три положения: верхнее - рабочий ход, среднее - стоп и нижнее - обратный ход.

Отключение электродвигателя ДГ сопровождается торможением - магнитный пускатель КТ включает в статорную обмотку электродвигателя постоянный ток от выпрямителя ВС.

В момент остановки электродвигателя реле контроля скорости вращения PC отключает магнитный пускатель КТ.

Для контроля степени загрузки электродвигателя ДГ в корпус передней бабки встроен указатель нагрузки. Стрелка указателя не должна находиться длительное время правее зачерченной части шкалы.

Описание схемы управления главным приводом станка модели 1А616К

Электросхема управления предназначена для переключения ступеней чисел оборотов и реверсирования шпинделя станка,

Для ступенчатого переключения чисел оборотов применена автоматическая коробка скоростей типа АКС109Д6.3, выполненная на электромагнитных муфтах ЭТМ. Коробка имеет 9 скоростей.

Пуск и останов шпинделя производится включением и отключением электродвигателя Ml, который управляется пускателями К1 и К2, переключателем П2 и валиком с двумя рукоятками на три положения:

• верхнее — рабочий ход
• среднее - стоп
• нижнее - обратный ход

Управление АКС осуществляется галетным переключателем, установленном на передней стенке шпиндельной бабки, а торможение шпинделя транзисторным блоком задержки БЗ и реле Р2.

В блоке БЗ для увеличения постоянной времени (R=C) применена транзисторная схема управления репе Р2. Транзисторы Т1 и Т2 включены по схеме с общим коллектором. Регулировка постоянной, времени (выдержки) производится шунтированием входного сопротивления резистором R5.
