1А616 характеристики

Наименование характеристики

Тип станка

Токарно-винторезный универсальный

Модель

1А616

Класс точности

Н

Вес станка, кг

Порядка 1500

Габарит станка (длина х ширина х высота), мм

2135x1225x1220

Основные размеры

Высота центров, мм

165

Расстояние между центрами, мм

 710

Размеры обрабатываемых изделий

Наибольший диаметр обрабатываемого прутка, мм

34

Наибольший диаметр изделия, устанавливаемого над суппортом, мм

180

Наибольший диаметр изделия, устанавливаемого над станиной, мм

320

Наибольшая длина обтачивания, мм

660

Шаг нарезаемой резьбы:

метрической, мм

0,5—24

дюймовой, число ниток на 1"

56—1

модульной, в модулях

0,25—22

питчевой, в питчах

128—2

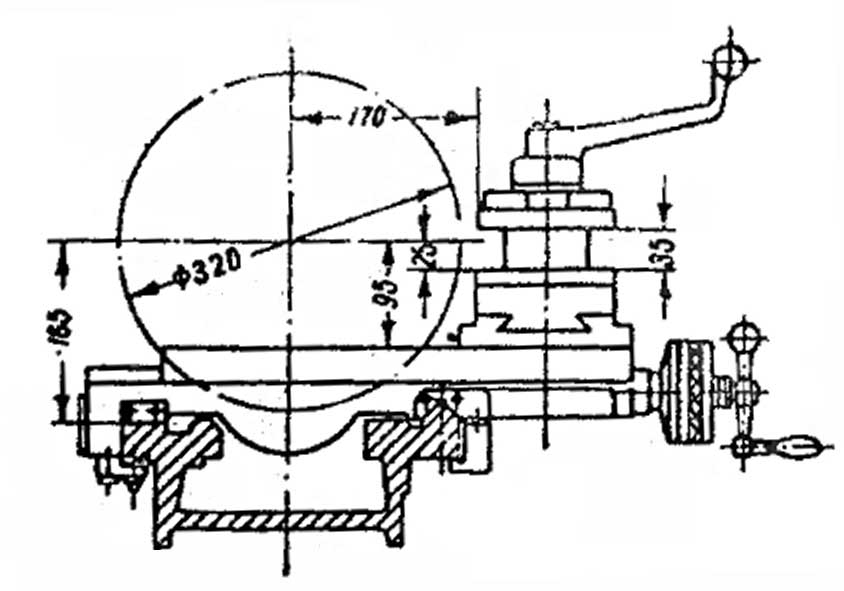

Суппорт

Количество резцов в резцедержателе

 4

Наибольшие размеры державки резца, мм

ширина

20

высота

25

Расстояние от опорной поверхности резца до линии центров, мм

25

Наибольшее расстояние от оси центров до кромки резцедержателя, мм

170

Количество суппортов:

передних

1

задних

 нет

Количество резцовых головок в переднем суппорте

 1

Наибольшее перемещение, мм:

Продольное

Поперечное

от руки

 670

195

по валику

670

—

по винту

670

195

Выключающие упоры .

отсутствуют

Быстрое перемещение м/мин

отсутствует

Перемещение на одно деление лимба, мм:

продольное

1

поперечное

0,05

Перемещение на один оборот лимба, мм:

продольное

110

поперечное

15

Пределы продольных и поперечных подач, мм/об шпинделя

0,005—0,91

Резцовые салазки

Наибольший угол поворота, град

90

Цена одного деления шкалы поворота, град

1

Наибольшее перемещение, мм

120

Цена одного деления лимба, мм

0,05

Перемещение на один оборот лимба, мм

3

Резьбоуказатель

Отсутствует

Предохранение от перегрузки

имеется

Блокировка

имеется

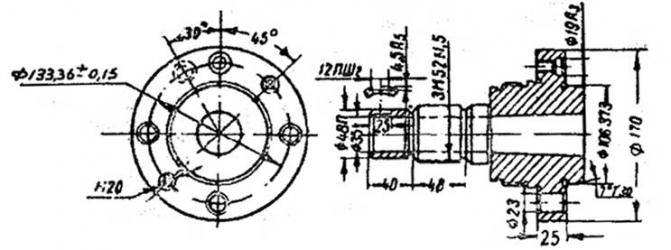

Шпиндель

Пределы скоростей прямого и обратного вращения, об/мин

9—1800 (11—2240 по заказу)

Внутренний конус

Морзе № 5

Диаметр отверстия шпинделя, мм

35

Торможение шпинделя

имеется

Блокировка рукояток

Имеется

Задняя бабка

Внутренний конус

Морзе № 4

Наибольшее перемещение пиноли, мм

120

Цена одного деления шкалы перемещения пиноли, мм:

линейки

1

нониуса

 -

Поперечное смещение, мм:

вперед

10

назад

10

Привод

Род привода

от индивидуального электродвигателя

Электродвигатели

Главного движения:

мощность, кВт

4

число оборотов в минуту

1450 при 50 гц

Насоса охлаждения: мощность, кВт

0,125

число оборотов в минуту

2800 При 50 гц

Ремни по ГОСТ 1284-57

Местонахождение

главный привод

Тип клиновой

Б2000

Количество

5

Тип клиновой

Б1400

Количество

3

Подшипники шпинделя

Передний

Тип

 роликоподшипник двухрядный радиальный

Условное обозначение

3182116

Основные размеры, мм

80 х 125 х 34

Задние:

Тип

шарикоподшипник упорный

Условное обозначение

8211

Основные размеры, мм

55x90x25

Тип

шарикоподшипник радиально-упорный

Условное обозначение

46211

Основные размеры, мм

55X 100x21

Муфты

Местонахождение

 фартук

Назначение

включение продольной подачи

Тип

зубчатая

Местонахождение

фартук

Назначение

включение поперечной подачи

Тип

зубчатая
