1е61м харатеристики
Технические характеристики токарного станка 1е61м позволяют проводить чистовые и получистовые токарные работы.
|
Наименование характеристики |
Ед. измерения |
Параметры |
Размеры обрабатываемых изделий |
||
|
Наибольший диаметр прутка |
мм |
32 |
|
Над верхней частью суппорта |
мм |
188 |
|
Над нижней частью суппорта |
мм |
нет |
|
Над станиной |
мм |
320 |
|
В выемке |
мм |
нет |
|
Расстояние между центрами |
мм |
710 |
|
Высота центров |
мм |
170 |
Суппорт |
||
|
Число резцов, установленных в резцедержателе |
шт |
4 |
|
Наибольшие размеры державки резца (ширина х высота) |
мм |
12х20 |
|
Наибольшее перемещение суппорта |
|
|
|
От руки: |
|
|
|
Продольное |
мм |
640 |
|
Поперечное |
мм |
200 |
|
По ходовому валику: |
|
|
|
Продольное |
мм |
640 |
|
Поперечное |
мм |
200 |
|
По ходовому винту: |
|
|
|
Продольное |
мм |
640 |
|
Поперечное |
мм |
нет |
|
Быстрое перемещение суппорта |
м/мин |
нет |
|
Цена одного деления лимба |
|
|
|
В продольном направлении |
мм |
0,2 |
|
В поперечном направлении |
мм |
0,02 |
|
Перемещение на один оборот лимба |
|
|
|
В продольном направлении |
мм |
28 |
|
В поперечном направлении |
мм |
3 |
|
Выключающие упоры |
|
Есть |
|
Число суппортов: |
|
|
|
Передних |
шт |
1 |
|
Задних |
|
Нет |
|
Число резцевых головок в суппорте: |
|
|
|
Передних |
шт |
1 |
|
Задних |
шт |
1 |
Резцовые салазки |
||
|
Наибольший угол поворота |
град |
360 |
|
Цена одного деления шкалы поворота |
град |
1 |
|
Наибольшее перемещение |
мм |
140 |
|
Цена одного деления лимба |
мм |
0,020 |
|
Перемещение на один оборот лимба |
мм |
3 |
Задняя бабка |
||
|
Конус пиноли |
|
Морзе № 3 |
|
Наибольшее перемещение пиноли |
мм |
100 |
|
Перемещение пиноли на одно деление шкалы |
мм |
1 |
|
Поперечное смещение |
|
|
|
вперед |
мм |
5 |
|
назад |
мм |
5 |
Параметры нарезаемых резьб |
||
|
Метрическая: |
|
|
|
Повышенной точности |
мм |
0,35…12 |
|
Нормальной точности |
мм |
0,2…30 |
|
Дюймовая |
|
|
|
Повышенной точности |
ниток на дюйм |
3…20 |
|
Нормальной точности |
ниток на дюйм |
4…30 |
|
Модульная |
|
|
|
Повышенной точности |
модуль |
0,3…6 |
|
Нормальной точности |
модуль |
1,0…7,5 |
|
Питчевая |
|
|
|
Повышенной точности |
питч |
нет |
|
Нормальной точности |
питч |
60…8 |
|
Для крутых резьб увеличение шагов восьмикратное |
||
Дополнительные данные |
||
|
Торможение шпинделя (противотоком) |
|
есть |
|
Блокировка |
|
есть |
|
Предварительная настройка числа оборотов муфты трения, шпинделя |
|
нет |
|
Предохранение от перегрузки |
|
есть |
Габариты и масса |
||
|
Габариты станка (длина, ширина, высота) |
мм |
2190х930х1500 |
|
Вес станка |
кг |
1650 |
Привод |
||
|
Электродвигатель главного движения |
|
АОС 51/4 |
|
Число оборотов |
об/мин |
1335 |
|
Мощность |
кВт |
4,5 |

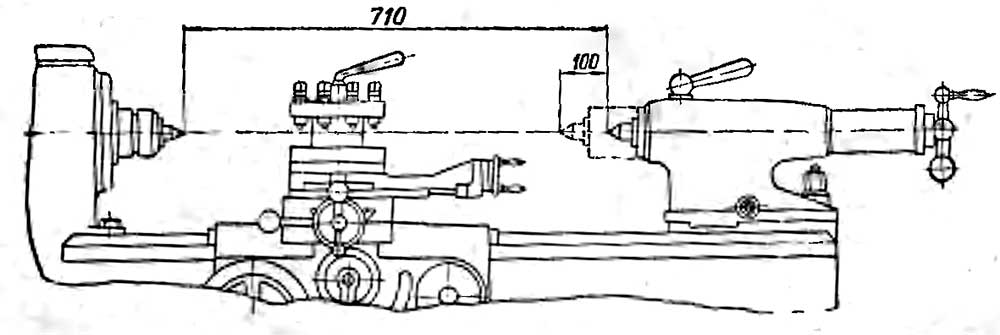

Рисунок - 1е61м межцентровое расстояние
Рисунок - 1е61м эскиз шпинделя
