1е61м токарный станок
Токарно-винторезный станок 1е61м предназначен для выполнения получистовых и чистовых токарных операций. Обеспечение высокой точности изготовления деталей и сохранение технических характеристик становится возможным при соблюдении элементарных условий:
1. Изоляция станка от источников, оказывающих внешнее вибрационное воздействие
2. Оборудование должно быть установлено в светлом помещении, однако действие прямых солнечных лучей не допустимо.
3. Работы рекомендуется проводить при температуре 18-20°С
4. Установка станка вблизи источников тепловой энергии запрещена

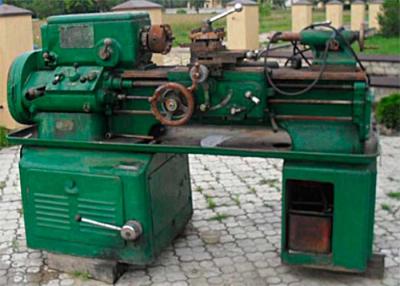

Риснуок - Станок 1е61м
Привод станка
Станок оснащен электромотором, выходной мощностью 4,5 кВт. От электромотора крутящий момент передается на шкив входного вала коробки скоростей посредством клиноременной передачи. От выходного вала коробки скоростей через клиноременную передачу вращательное движение передается на переднюю бабку, далее - на шпиндель. Шпиндель разгружен от воздействия натяжения ременной передачи посредством установки шкива на двух шарикоподшипниках.
Система смазки
Передняя бабка 1е61м смазывается автоматически, для этих целей установлен отдельный масляный насос. Электрическая схема реализована таким образом, что включение главного привода невозможно без включения масляного насоса.
