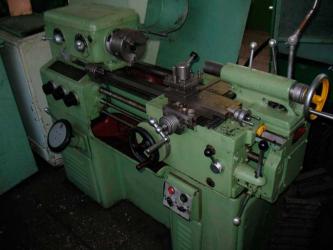

1и611п токарный станок

Станок 1и611п иж прост по конструкции, детали обрабатываются в трехкулачковом или поводковом патроне или на планшайбе. Технические характеристики станка позволяют обрабатывать прутки от 6 до 14мм, которые закрепляются в цанговом зажиме. Патроны быстросъемные, прижимаются к фланцу с помощью четырех гаек.

Особенности станка

• Шпиндельный узел оснащен преселектором, который позволяет изменять скорость вращения шпинделя без остановки станка
• Станок оснащен износостойкими направляющими, прошедшими термообработку токами высокой частоты и последующую шлифовку
• Возможно дооснащение станка фрезерным приспособлением
• Предусмотрена защита от перегрузок
• Автоматическая подача СОЖ в зону резания

Автоматизация работы

Токарную обработку можно автоматизировать с помощью применения упоров. Индикаторный упор перемещается в нужное положение (в зависимости от обрабатываемого диаметра заготовки) в пазу планки, установленной на каретке продольной подачи. С применением этого приспособления подача может отключаться автоматически (подробнее в инструкции по эксплуатации).

Точение конуса

Отличительной особенностью станка является наличие конусной линейки,  с помощью которой можно получить конические поверхности без смещения задней бабки. При обработке верхняя часть суппорта скользит по линейке, обеспечивая необходимый угол наклона .

Электрооборудование

Станок оснащен тремя трехфазными асинхронными электродвигателями. Питание происходит от общей силовой цепи предприятия. Цепи управления требуют напряжения цепи 127В, сеть местного освещения – 36В. Защита станка осуществляется электромагнитными пускателями, плавкими предохранителями и тепловыми реле.

Скачать паспорт на 1и611п токарно-винторезный станок повышенной точности
