1к62 коробка подач

Механизм коробки подач позволяет через ходовой винт с шагом 12 мм (без звена увеличения шага) получить следующие резьбы:

• метрические с шагом от 0,87 до 12 мм;
• дюймовые от 2 до 24 ниток на 1";
• модульные от 0,5 до 3 модулей;
• питчевые от 1 до 96 питчей.

Посредством механизма увеличения шага при числе оборотов шпинделя от 12,5 до 40 можно получить резьбы с увеличенным шагом, превышающим нормальный в 32 раза, а при числе оборотов от 50 до 160 — в 8 раз в соответствии с данными таблицы на рукоятке 39 (см. рис. 1).

Рисунок 1 - Органы управления станком 1к62

Через ходовой валик суппорт при любом числе оборотов шпинделя получает продольные подачи от 0,07 до 2,08 мм,об и поперечные от 0,035 до 1,04 мм/об, а при числе оборотов от 50 до 630 в минуту — продольные подачи от 2,28 до 4,16 мм/об и поперечные от 1,14 до 2,08 мм/об.

Для нарезания более точных резьб в коробке подач предусмотрено положение рукоятки 2 (рис. 5), при котором ходовой винт включается напрямую, минуя механизм коробки подач. При этом нужный шаг подбирается сменными шестернями специального набора.

Поворотом рукоятки 39 определяется выбор ряда резьб или подач. Для получения требуемой величины из выбранного ряда резьбы или подачи необходимо диск барабана из рукоятки вытащить на себя, повернуть до совпадения риски диска с соответствующей графой таблицы барабана.

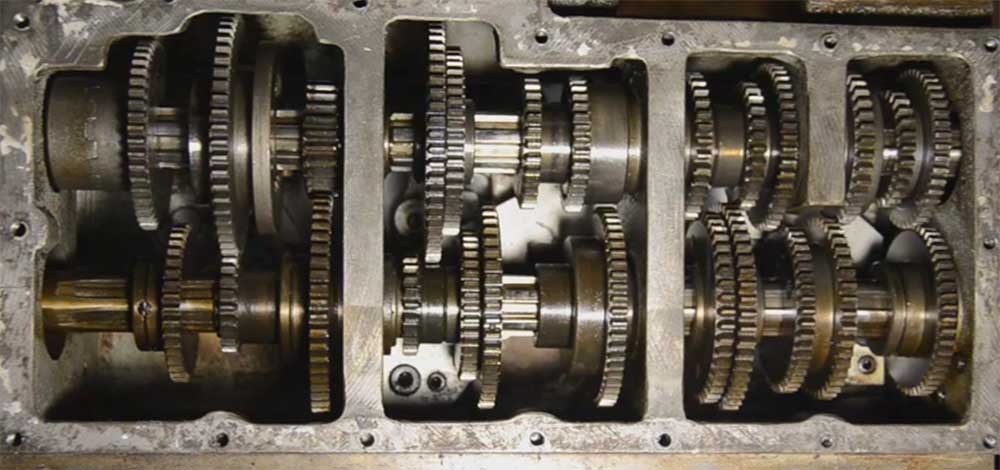

Рисунок - Коробка подач

Для осуществления быстрых перемещений суппорта в коробки подач на выходном валу смонтирована обгонная муфта.
