1к62 патрон

Трехкулачковый самоцентрирующийся патрон 1к62 соединяется со шпинделем при помощи переходного фланца 7.

При установке фланец 7 патрона центрируется на наружном конусе шпинделя 9, четыре шпильки 8 свободно проходят через отверстия фланца шпинделя и замкового кольца 6, затем замковое кольцо поворачивают и посредством равномерного перекрестного затягивания гаек 5 достигается беззазорное прилегание торца фланца 7 к фланцу шпинделя 9.

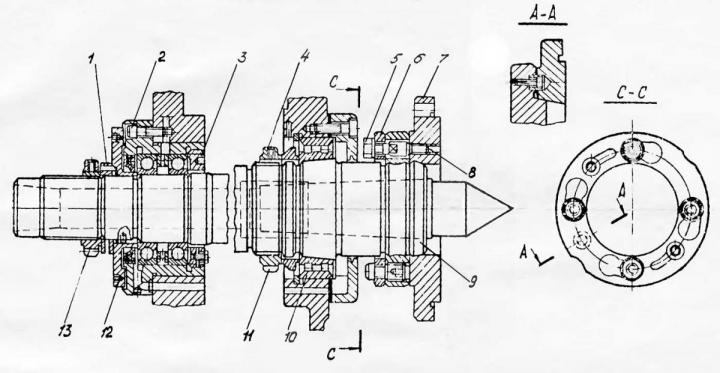

Рисунок - опоры шпинделя

Корпус патрона центрируется по цилиндрическому пояску фланца 7 и притягивается к нему винтами.

Точность посадки патрона на шпиндель проверяется индикатором по контрольному пояску, расположенному на наружной цилиндрической поверхности корпуса патрона.

Радиальное биение не должно превышать 0,02 мм.

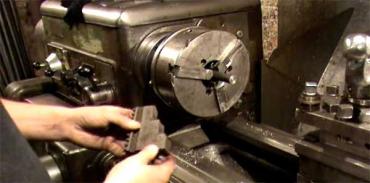

Рисунок - Токарный патрон на 1к62

Детали закрепляются в патроне при помощи ключа без применения дополнительных рычагов.

Поводковый и четырехкулачковый патроны крепятся непосредственно на шпинделе без переходного фланца.
