1к62 подшипники

Наименование

Класс точности

Куда входит

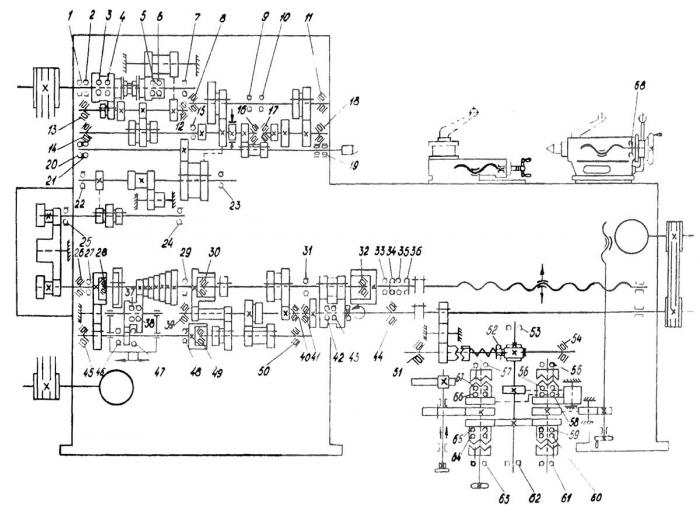

Позиция на рис. 1

Количество

Подшипники ГОСТ 8338—75

203

0

Коробка подач

37, 38

4

фартук

53, 62

4

204

0

Передняя бабка

23

1

205

0

Передняя бабка

24

6

коробка подач

31

6

фартук

55, 57, 67, 63

6

206

0

Передняя бабка,

22, 25

коробка подач

29, 48

4

208

0

Передняя бабка

7, 9, 10, 15

4

209

0

Передняя бабка

1, 2, 3, 4

4

709

0

Коробка подач

46, 47

2

7000106

0

Коробка подач

27, 33, 35

11

фартук

64, 65, 66, 67, 56, 58, 59, 60

11

7000107

0

Коробка подач

42, 43

2

7000108

0

Передняя бабка

5, 6

2

Подшипник 5—4-215Л ГОСТ 831 -75

4

Передняя бабка

20, 21

2

Подшипники ГОСТ 6874—75 6-8100

0

Коробка подач

35

1

8107

0

Фартук

52

1

Подшипники ГОСТ 6874—75 8205

0

Задняя бабка

68

1

6-8206

0

Коробка подач

34

1

Подшипники ГОСТ 333—79 7208

6

Коробка подач

32

2

фартук

54

2

7204 К1

6

Коробка подач

28, 30, 39, 49, 50

5

7205 К1

6

Коробка подач

40, 41, 45,

4

фартук

51

4

7206 К1

6

Передняя бабка

8

1

7306 К1

6

Передняя бабка

11,16

2

7308

6

Передняя бабка

17

1

7506

6

Коробка подач

26

1

7309

6

Передняя бабка

18

1

7509

6

Передняя бабка

14

1

7604

6

Передняя бабка

12

1

7605

6

Передняя бабка

13

1

2007106

6

Коробка подач

44

1

Подшипник 3182120У ГОСТ 7634—75

5

Передняя бабка

19

1
