1к62 шпиндель

Шпиндель станка 1к62 установлен на подшипниках в корпусе передней бабки. Передняя бабка служит для сообщения шпинделю различных скоростей вращения при резании, сверлении, нарезании резьб приводит в движение сменные зубчатые колеса привода.

Установка числа оборотов шпинделя осуществляется двумя рукоятками 5 и 9 (см. рис. 1). Поворотом рукоятки 9, которая через механизм с цевочным зацеплением и вилки переключения осуществляет перемещение блоков шестерен, выбирается требуемый ряд чисел оборотов по таблице 6, помещенной под рукояткой.

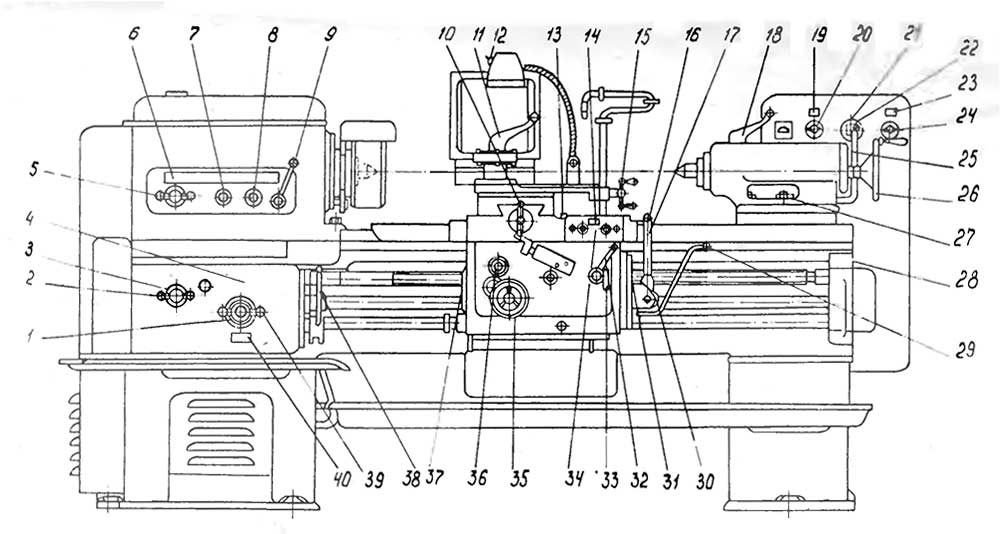

Рисунок 1 - органы управления станком

Вращением рукоятки 5, которая при помощи плоского с замкнутой кривой копира, рычажного механизма и вилок переключения осуществляет перемещение блоков шестерен, устанавливается требуемое число оборотов шпинделя из ряда, выбранного рукояткой 9. При установке ряда чисел оборотов 630—2000 рукоятку 9 необходимо отклонить вперед от себя, а затем повернуть влево. Устройство переключения позволяет получить 23 различные скорости прямого вращения шпинделя и 12 скоростей обратного вращения.

Включение и выключение фрикционной муфты, а также ленточного тормоза главного привода осуществляется рукоятками 29 и 38 (рис. 1). При включении прямого вращения шпинделя одну из рукояток следует поднять вверх, при включении обратного — опустить вниз. При возвращении рукояток 29 и 38 в среднее положение включается ленточный тормоз.

Шпиндель 1к62

Цена на шпиндель 1к62 варьируется от 10 000 до 30 000 руб.
