1к62 суппорт

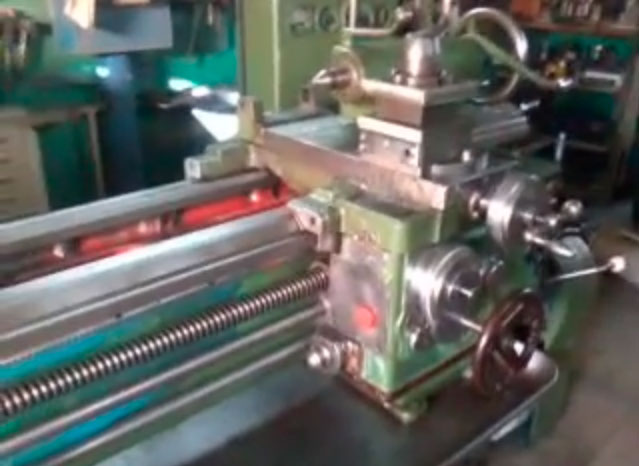

Суппорт крестовой конструкции перемещается в продольном направлении по направляющим станины и в поперечном по направляющим каретки.

Эти перемещения могут быть осуществлены от механического привода на рабочей подаче, быстро, а также от руки. Кроме того, верхняя часть суппорта, несущая на себе резцовую головку, имеет независимое ручное продольное перемещение по направляющим поворотной части суппорта и может быть повернута на угол от —65° до +45°.

При повороте зажимной рукоятки против часовой стрелки осуществляется разжим резцовой головки и развод фиксатора, а затем поворот ее в нужное положение.

Обратным вращением рукоятки резцовая головка зажимается в новом зафиксированном положении. Головка имеет четыре фиксированных положения и может быть также закреплена в любом промежуточном положении.

При тяжелых торцовых работах необходимо винтом затянуть прижимную планку каретки.

На нижней части суппорта может быть установлен дополнительно задний резцедержатель.

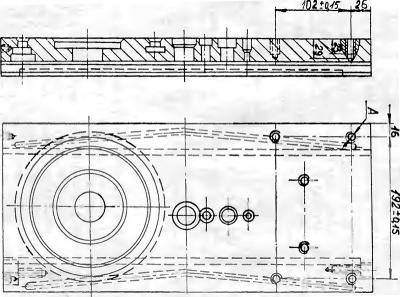

Для установки заднего резцедержателя на станке 1К62, полученного заказчиком по специальному заказу отдельно от станка, необходимо произвести доработку нижней части суппорта по рисунке. 2.
