1к625 токарный станок
Область применения универсального токарного станка 1к625 - выполнение различных токарных задач в производстве мелкой серии.
Станина
Станина станка изготовлялась коробчатой формы с П-образными ребрами жесткости. На станине расположены направляющие: для перемещения каретки предназначены задняя плоская направляющая и передняя призматическая, а для перемещения задней бабки работают противоположные направляющие.

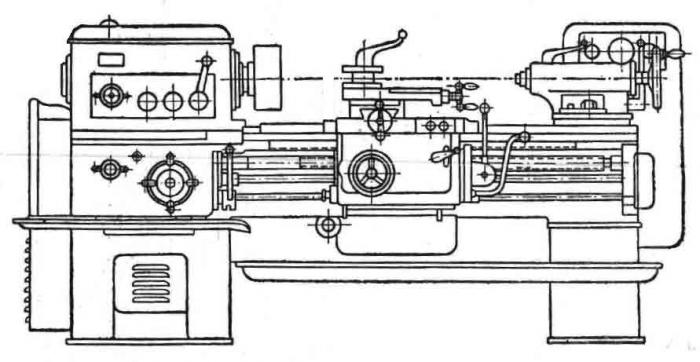

Рисунок - 1к625 станок токарный
Передняя бабка
Передняя бабка станка, традиционно, расположена в левой части 1к625. Фиксирование горизонтального соосного положения ее центров с задней бабкой происходит посредством двух установочных и двух контрвинтов.
Коробка подач
Крутящий момент передается в коробку подач через гитару сменных зубчатых колес от вала передней бабки. Настройка гитары сменных зубчатых колес получает возможность задать необходимые для нарезания всех ГОСТовских видов резьб движения подачи.
Патроны
Для закрепления деталей установлен трехкулачковый самоцентрирующийся патрон, диаметром 320мм. Так для данной модели разработаны и четырехкулачковые патроны. Хранение неиспользуемых патронов следует проводить покрыв их слое антикоррозионной смазки.
Люнеты
Дополнительно станок 1к625 можно оснастить подвижным люнетом с диаметром установки от 20 до 100мм, и неподвижным – от 30 до 160мм.
