1м65 токарный станок

1м65 токарный станок отличающийся возможностью обработки крупногабаритных заготовок, а так же универсальностью. Обработка ведется быстрорежущим и твердосплавным инструментом, шероховатость обработанных деталей составляет Ra=2,5мкм. Класс точности станка «Н» нормальный.

Описание

Для реализации возможности обработки габаритных деталей с сохранением точности, конструкция станка имеет повышенную жесткость, шпиндель станка трехопорный. Направляющие станины при изготовлении подвергались закалке и последующему шлифованию.

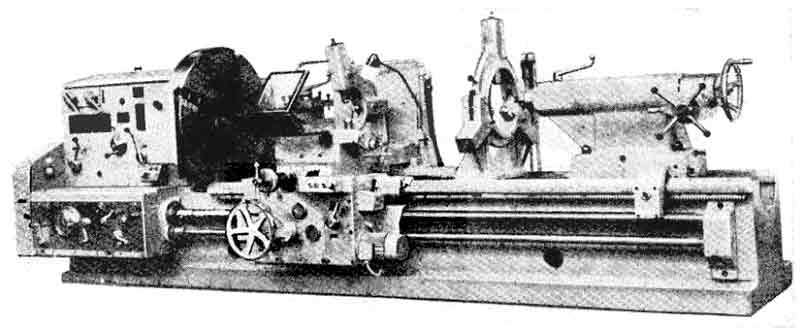

Рисунок - 1м65 общий вид станка

Направление вращения шпинделя задается как в прямом, так и в реверсном направлении. Станок комплектуется люнетами, расширяющих технологические возможности станка. Конструкция станка предусматривает отключение вращения маховичков перемещения суппорта при быстрых перемещениях.

Характеристики

Станок массивный, позволяет обрабатывать детали, весом до 5 тонн. Наибольший диаметр подвергаемых обработке деталей составляет 1000мм (над станиной), наибольшая длинна обточки – 5000мм. Шпиндель полый, с отверстием, не менее 85мм. Масса станка составляет 12,8т. Мощность электродвигателя главного движения 22кВт, запитывается от заводской силовой сети переменного тока, напряжением 380/220В.
