2м55 сверлильный станок
Модель сверлильного станка 2м55 позволяет получать отверстия в сплошном материале, а так же, при наличии дополнительной оснастки, производить расточные операции и вырезать круглые заготовки из листового металла.

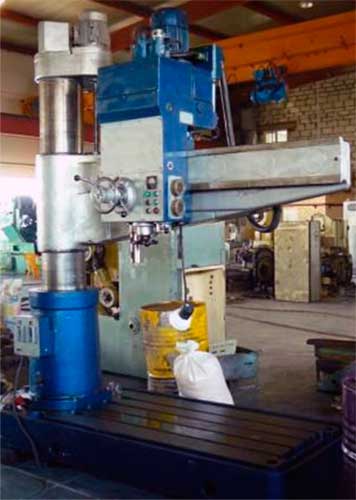

Рисунок - 2м55 сверлильный станок
Компоновка
Основанием станка является фундаментная плита, на которой в цоколе закрепляется вращающаяся колонна. В сверлильной головке расположены исполняющие узлы станка: здесь расположились механизмы подачи, коробки скоростей и подач, гидропресселектор. В фундаментной плите расположен насос и резервуар для смазывающе-охлаждающей жидкости. Панель управления станком расположена на сверлильной головке.
Кинематика
Кинематика станка достаточно проста, включает всего четыре цепи. Вращательное движение передается от главного электродвигателя через фрикционную муфту. От фрикционной муфты движение передается в коробку скоростей. Перемещение рукава станка происходит с помощью отдельного двигателя. Реверсирование перемещений происходит за счет изменения направления вращения двигателя. Станок укомплектован предохранительными муфтами, служащими для предохранения от оборудования перегрузок, посредством отключения исполнительных органов.
