3г71 плоскошлифовальный станок

Станок 3г71 применяется для выполнения различных задач плоской шлифовки. Шлифование, главным образом происходит периферией круга. При определенных условиях можно шлифовать поверхности, расположенные под прямым углом к зеркалу стола. С применением специализированных приспособлений функционал станка расширяется.

В том числе, при придании абразивному кругу заданного профиля, можно вести и профильную шлифовку. Для закрепления деталей используется магнитный стол и специальные приспособления.

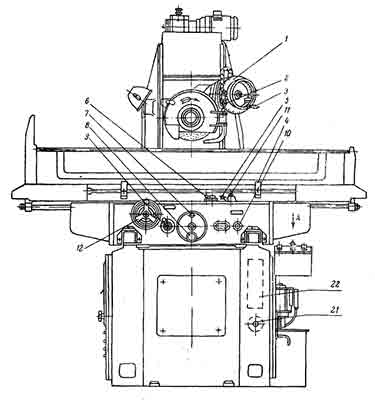

Рисунок - 3г71 плоскошлифовальный станок

Требования к размещению

Для реализации высоких показателей точности станка, предъявляются особые требования к его размещению:

• Работы необходимо проводить в помещении с температурой воздуха 16…20°C, резкие перепады температуры не должны превышать 1,5°C.
• Станок следует оградить от внешнего вибрационного воздействия
• Требуемая точность установки станка в поперечном и продольном направлениях составляет 0,02мм на 1м

Кинематическая схема

Вращательное движение на шпиндель передается от отдельного электромотора. Поперечная подача может осуществляться как вручную, так и в автоматическом режиме. Продольная подача – так же задается в ручном или автоматическом режиме.
