ОФ 55 станок фрезерный
Станок модели ОФ 55 широкоспецилизирован и может выполнять различные операции по обработке черных и цветных металлов, такие как фрезерование, сверление, развертывание, зенкование.
Конструкция

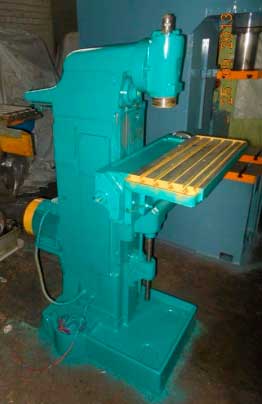

Рисунок - Станок ОФ 55
Станина – состоит из двух частей: постамента и непосредственно самой станины. Постамент сделан пустотелым и служит для хранения охлаждающей жидкости. Станина имеет коробчатое сечение. В верхней части станка расположена коробка скоростей, которая может передавать различное количество оборотов шпинделям станка. В нижней части станка расположена коробка подач, имеющая до 12 разных режимов, которые передаются суппорту и горизонтальным салазкам. В самом низу, в специальной нише расположено электрооборудование станка. В верхней части станины по горизонтальным направляющим перемещается бабка шпинделя, по вертикальным направляющим станины перемещается суппорт. На кронштейне задней части станины крепится электродвигатель привода станка.
Суппорт – предназначен для продольного и вертикального перемещения деталей. Перемещать детали можно, как и вручную, так и механическим путем. Ручное перемещение осуществляется двумя маховичками. Механическое перемещение осуществляется от коробки подач.
Горизонтальный шпиндель – расположен в теле бабки на подшипниках качения.
Вертикальный шпиндель – головка шпинделя является съемной частью станка. Она крепится на специальном хоботе, фиксируемом в верхних направляющих бабки двумя сухарями. Особенность конструкции хобота позволят поворачивать головку вертикального шпинделя на 45° в обе стороны.
Оснастка и приспособления
Параллельные тиски относятся к принадлежностям станка и служат для фиксации мелких деталей. На тисках нанесена шкала, нанесенная на поворотной части круга. Поворотный круг позволяет поворачивать тиски на 360 °
Электрооборудование
Электрооборудование станка питается от трехфазного переменного тока и состоит электродвигателя, электронасоса, сигнальной и предохранительной аппаратуры. Электросхема позволяет защищать электродвигатели от короткого замыкания помощью автоматических выключателей.
