6720В фрезерный
Станки фрезерные широкоуниверсальные моделей 6720В и 6720ВФ1 предназначены для выполнения фрезерных работ в плоскостях и под углами наклона в широком диапазоне режимов резания.

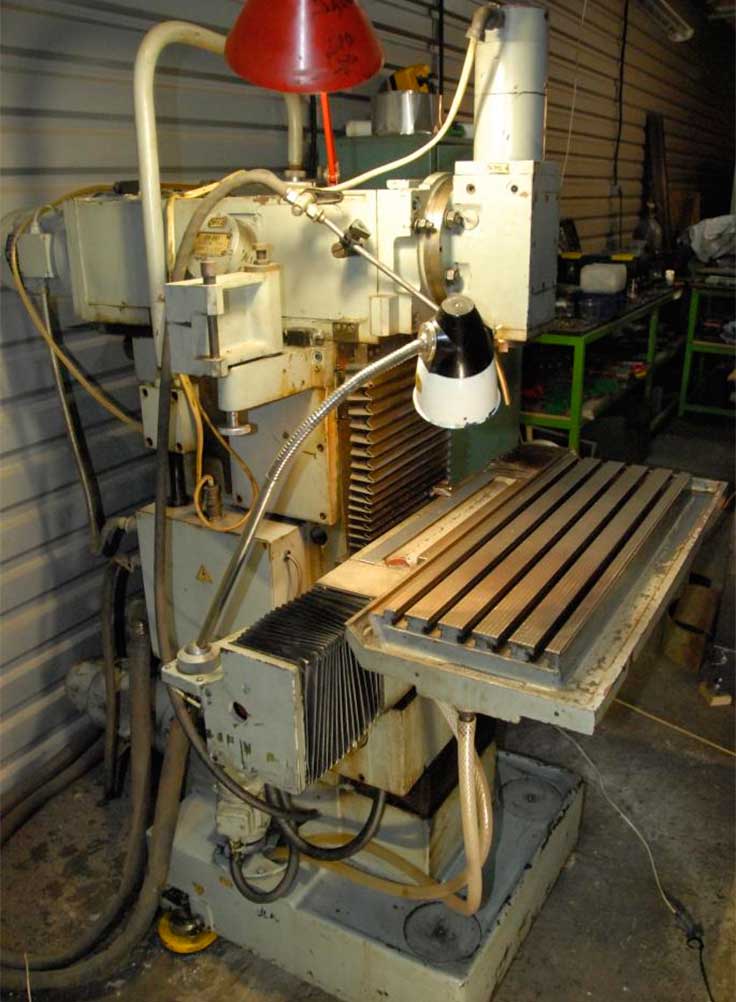

Рисунок - станок 6720В
На станке можно производить следующие работы:
- Фрезерование;
- Сверление;
- Долбление;
- Растачивание;
- Нарезание резьбы;
- Зенкование;
- Подрезка торцов;
- Нанесение рисок;
- Фрезерование винтовых поверхностей и др.
Особенности станка
На станке модели 6720ВФ1 имеется устройство цифровой индексации, которое индексирует текущие значения координат подвижных органов и выдает сигналы управления на электрооборудование, точно позиционирует рабочие органы.
Широкие технологические возможности станков позволяют эффективно применять их в инструментальном производстве, в экспериментальном производстве и других областях.
Габириты и масса
- Габаритные размеры станка … 1520х1250х1750мм
- Масса станка … 1050кг
Описание станка
На чугунном основании станины установлена колонна, на ней монтируются все основные составляющие станка. На задней стенке прикрепляется привод подач. На верхней части закреплен съемник, на который устанавливается вертикальная головка, а она в свою очередь крепится к шпиндельной бабке, как и хобот.
Суппорт перемещается на вертикальных направляющих колонны, и служат для продольного и вертикального перемещений основного стола механически или вручную.
Управление механическими перемещениями стола и шпиндельной бабки осуществляется с пульта.
Включение суппорта производится электромагнитами.
