676 станок фрезерный
Инструментальный универсальный фрезерный станок 676 предназначен как для горизонтального фрезерования различными фрезами, так и для вертикального фрезерования.
Особенности
Наличие горизонтального и вертикального шпинделей, а также прилагаемых к станку универсальных принадлежностей делает станок удобным для работы в цехах при изготовлении приспособлений, рельефных штампов и других изделий.
Защита электрооборудования станка от короткого замыкания осуществляется плавкими предохранителями. Защита электродвигателей от перегрузок - тепловым реле.
Описание
- Размеры рабочей поверхности стола … 630х250мм
- Габариты станка … 1200х1225х1755мм
- Вес станка с принадлежностями … 1385кг
- Инструментальный универсальный фрезерный станок состоит из отдельных узлов

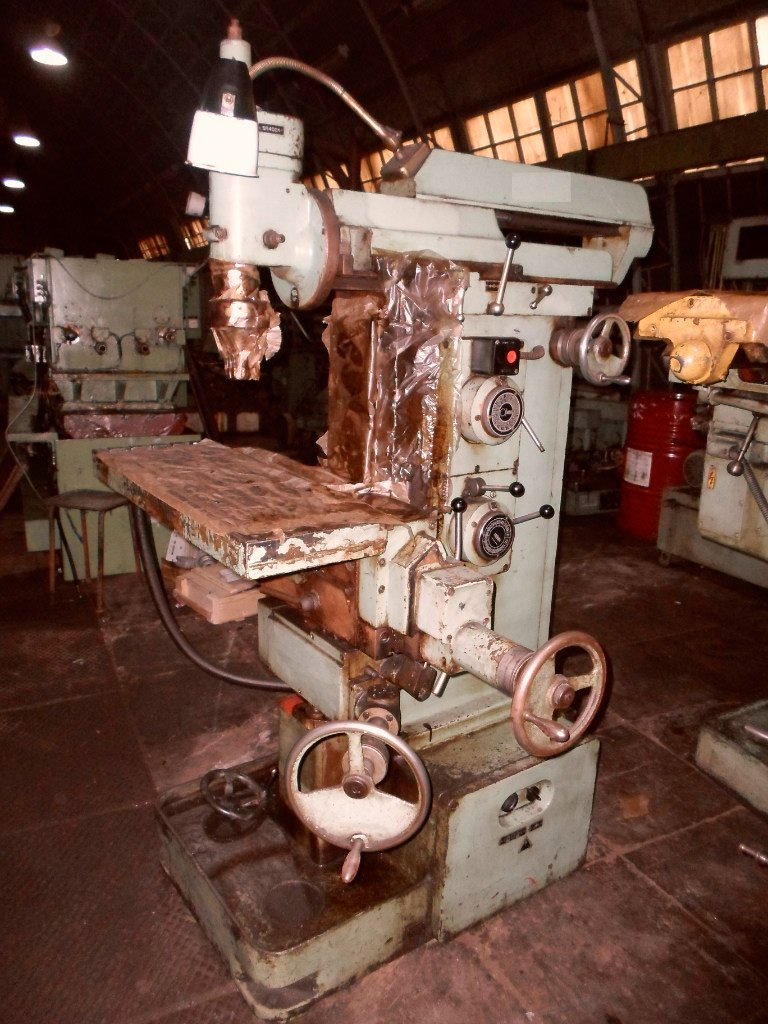

Рисунок - 676 станок фрезерный
Конструкция
На чугунном основании установлена станина, на которой монтируются главные узлы станка. Сбоку на станину устанавливается коробка скоростей и коробка подач. В верхней части по горизонтальным направляющим перемещается шпиндельная бабка. На конце бабки установлена вертикальная шпиндельная головка. По вертикальным направляющим стойки перемещается суппорт, который отвечает за передвижения основного стола.
Электрооборудование находится в нише стойки.
Для обычных фрезерных работ служит угловой стол. Универсальный стол для установки деталей обрабатываемых под углом. Тиски служат для закрепления мелких деталей, они могут поворачиваться на 360 градусов в горизонтальной плоскости. Круглый стол предназначен для выполнения делений по окружности при фрезеровании и расточке деталей.
Дооснащение
Долбежная головка для долбежных работ, делительная для всевозможных делительных работ. Быстроходная головка служит для сверления отверстия малого диаметра, а также фрезерования цветных металлов, пластмасс т.д.
