676П фрезерный станок

Инструментальный широкоуниверсальный фрезерный станок повышенной точности модели 676П.

Назначение

Предназначен для:

• горизонтального фрезерования изделий;
• вертикального фрезерования;
• и под различными углами.

Особенности станка

Имеется широкий ряд оборотов подач, высокие режимы резания и минимум вспомогательного времени.

На станке возможно выполнение:

• расточных;
• фрезерных;
• и др. операций с высокой точностью.

Имеется система охлаждения и система смазки.

Основные данные

• Рабочая поверхность стола ... 630х200мм
• Габаритные размеры станка ... 1282х1215х1780мм
• Масса станка ... 910кг

Описание 676П

Коробка скоростей собрана в специальном корпусе и крепится к боковой стенке станины. Она сообщает горизонтальному и вертикальному шпинделям шестнадцать различных скоростей. Есть механизм переключения скоростей.

Коробка подач сообщает столу и шпиндельной бабке шестнадцать различных подач, а также ускоренные перемещения.

Суппорт служит для продольного и вертикального перемещения основного стола механически или вручную.

Стол можно перемещать вручную маховиками.

Станина установлена на основании и представляет собой отлитую коробку, на которой размещены основные узлы станка.

Съемные узлы и принадлежности: вертикальная головка, круглый стол, делительная головка.

Перед использованием станка его нужно правильно установить, наладить и ознакомиться с правилами безопасной работы на нем.

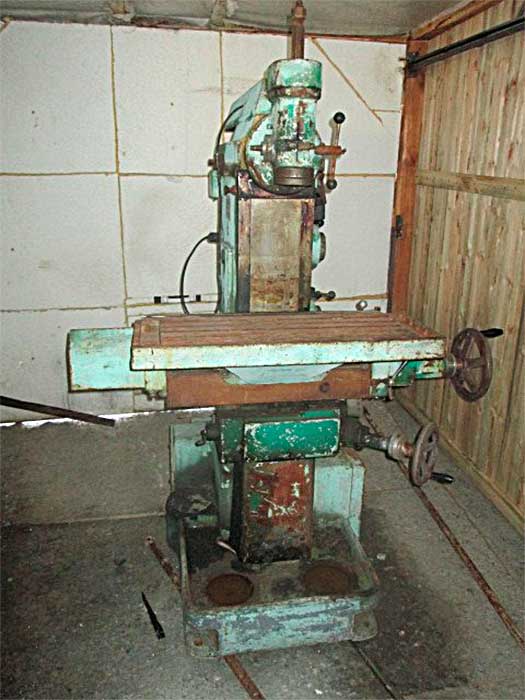

Фото станка 676П

Скачать 676П паспорт фрезерного станка
