6н11 станок фрезерный
6н11 консольно-фрезерный вертикальный станок, область применения которого – фрезерование различных поверхностей заготовок из черных и цветных металлов. Характеристики и жесткая конструкция позволяют вести обработку, как в обычном, так и в скоростном режимах.
Основные характеристики
Особенностью конструкции станка является наличие механизма перебора, позволяющего изменять частоты вращения шпинедля без остановки привода.

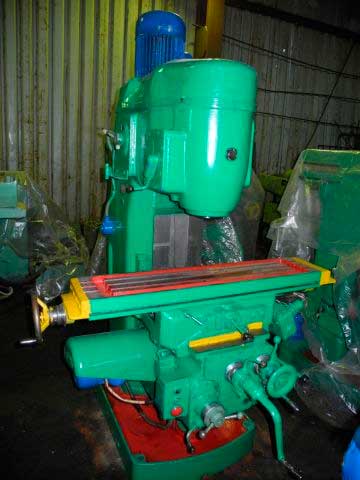

Рисунок - станок 6Н11
Станок вертикального типа, рассотяние от оси шпинделя до зеркала стола составляет 30…380мм. Размеры рабочей области стола 1000х250мм. Перемещения стола, в продольном, поперечном, вертикальном направлениях, соответственно, 600х200х350мм. Подача осуществляется вручную и в автоматическом режиме.
Электрооборудование
Привод главного движения – асинхронный трехфазный электродвигатель, мощностью 4,5кВт, частота вращения выходного вала 1440об/мин.
Движение подачи осуществляется от отдельного электродвигателя, общей мощностью 1,7кВт, частота вращения которого составляет 1420об/мин.
Для подачи охлаждающей жидкости в зону резания предусмотрен индивидуальный насос типа ПА-22, общей мощностью 0,125кВт. Станок подключается к силовой сети предприятия 380В, входным элементом станка является вводной выключатель ВВ.
Схема электическая представлена в паспорте.
