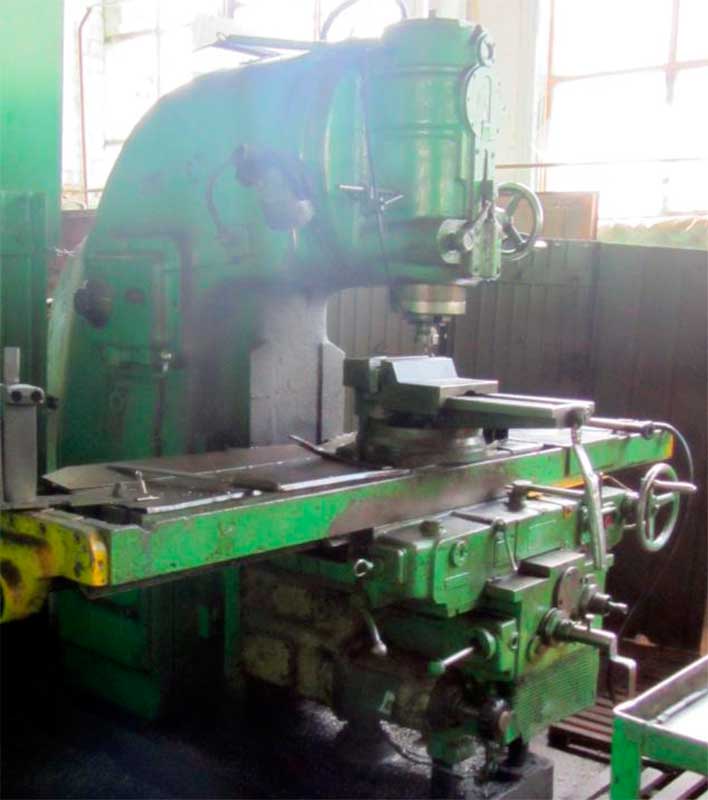

6Н13П станок фрезерный

Назначение фрезерного станка модели 6Н13П выполнение различных фрезерных работ.

Конструкция

Станок модем 6Н13П состоит из следующих узлов:

Станина – имеет форму пирамиды, в сечении короб, с боков расположены две ниши, где смонтировано электрооборудование. Станина выполнена отдельно к основанию  и крепится к нему через болты.

Коробка скоростей – расположены внутри станины  и приводится в движении от фланцевого электродвигателя.

Поворотная головка – приводится в движении от коробки скоростей, через цилиндрические шестерни

Коробка подач – это самостоятельный узел и прикреплен к консоли с левой стороны станка, коробка состоит из нескольких валов и блоков шестерен, которые могут передавать до 18 различных подач

Коробка переключения – управление коробкой осуществляется ручкой расположенной снизу станка

Консоль – имеет форму короба с  горизонтальными направляющими, вертикальные направляющие выполнены в виде ласточкиного хвоста.

Стол и салазки – салазки перемещаются по направляющим консоли, стол к консоли  фиксируется двумя винтами.

Особенности

При работе на станке необходимо учитывать, что при поперечном движении салазок предельные режимы нужно брать на 50 % меньше, иначе может произойти поломка механизма подач.
