6Н81 фрезерный станок
Назначение станка модели 6Н81 для фрезерования изделий из черных и цветных металлов. Детали на станке могут обрабатываться различными фрезами. Отличие станка 6Н81 в том, что при наличии делительной головки можно обрабатывать шестерни со спиральным зубом.
Особенности
- Простота конструкции
- Наличие механизма перебора
- Удобство в управлении
- На станке можно получать спирали
Описание
Станок состоит из следующих деталей:

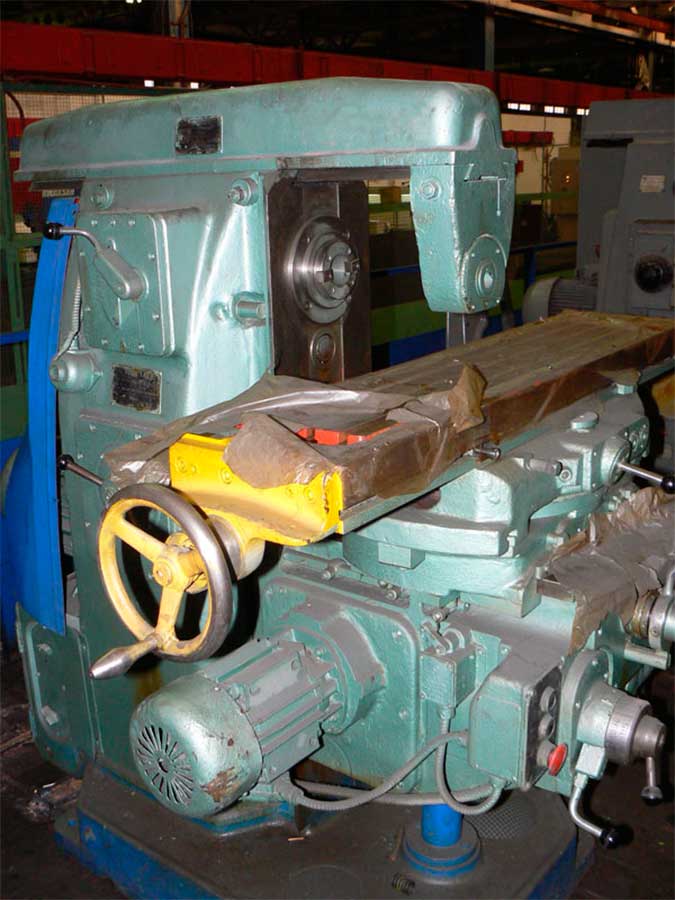

Рисунок - фрезерный станок 6Н81
Станина – это простой формы отливка, с двумя проточками под шпиндель и под вал перебора.
Привод шпинделя – осуществляется тремя клиновидными ремнями, что обеспечивает мягкость работы шпинделя.
Коробка скоростей состоит из нескольких валов установленных на подшипниках.
Механизм подачи станка состоит из нескольких узлов: механизма подачи, редуктора, механизма переключения передач и коробки реверса.
Механизм подачи состоит из трех валов с расположенным на них шестернями, различное сочетание передаточных чисел дает возможным получить 8 скоростей подачи.
Назначение редуктора – уменьшить скорость подачи и исключить возможность ускоренного включения подач.
Предназначение коробки реверса передача вращения от редуктора к ходовым винтам перемещения стола.
Скачать - Паспорт на станок универсальный консольно фрезерный 6Н81
