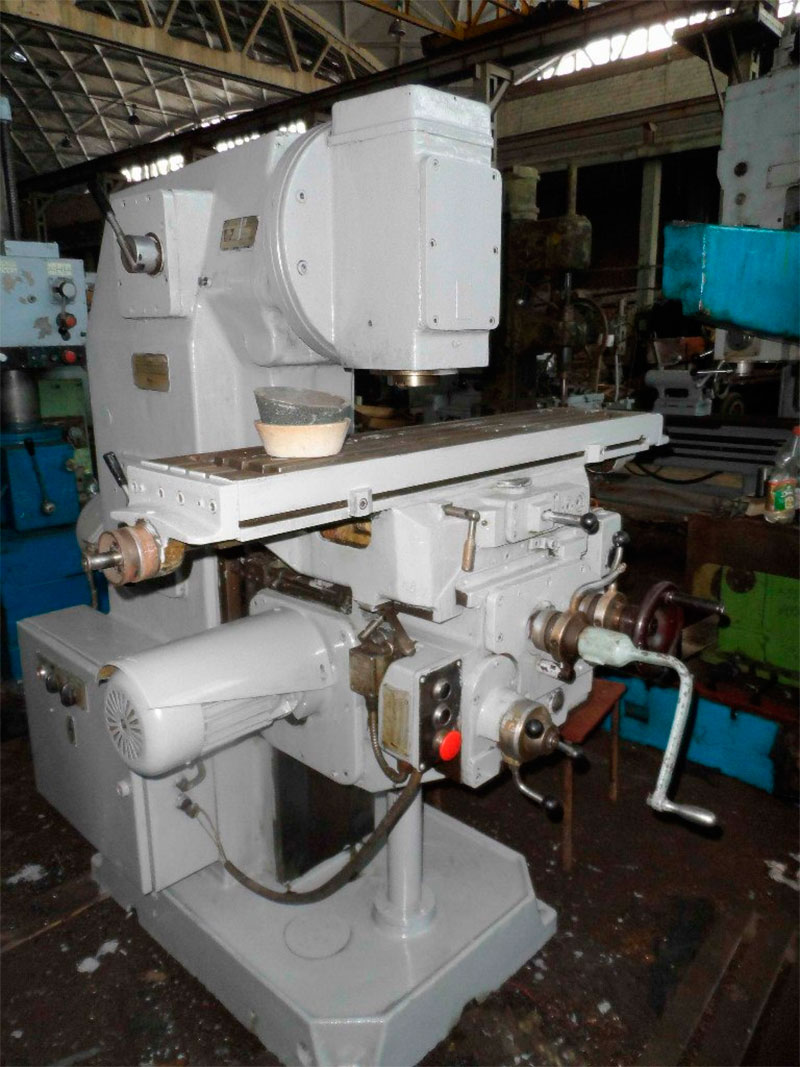

6Р11 фрезерный станок

Станок 6Р11 используется для производства небольших партий изделий или оригинальных деталей.

Конструкция и особенности

Составными частями станка являются:

- станина которая является отливкой разделенной  на две половины. Сверху смонтирована коробка скоростей и механизм привода шпинделя. Полость в которой расположены данные части станка частично заполнена маслом. Снизу расположен электронасос. В направляющих наверху станины расположен хобот, который может перемещаться с помощью съемной рукояти.

- привод шпинделя принимает крутящий момент через  ременную передачу от коробки скоростей. Шпиндель опирается на шариковые  и радиально упорные подшипники.

- коробка скоростей смонтирована на корпусе станины и закреплена на ней  через фланец, коробка частично заходит в полость станины, которая залита смазочным маслом.

- коробка подач и редуктор. Данные узлы скреплены винтами в единую часть станка и крепятся в полость консоли слева. Справой стороны консоли находится рукоятка вала редуктора, которая включает муфту ускоренного хода.

- коробка реверса, приводится во вращение от редуктора и через предохранительную муфту передает крутящий момент к винтам стола, которые перемещают его в продольном, поперечном и вертикальном направлении.

- консоль. На консоли станка смонтированы все узлы подач которые описаны выше.
