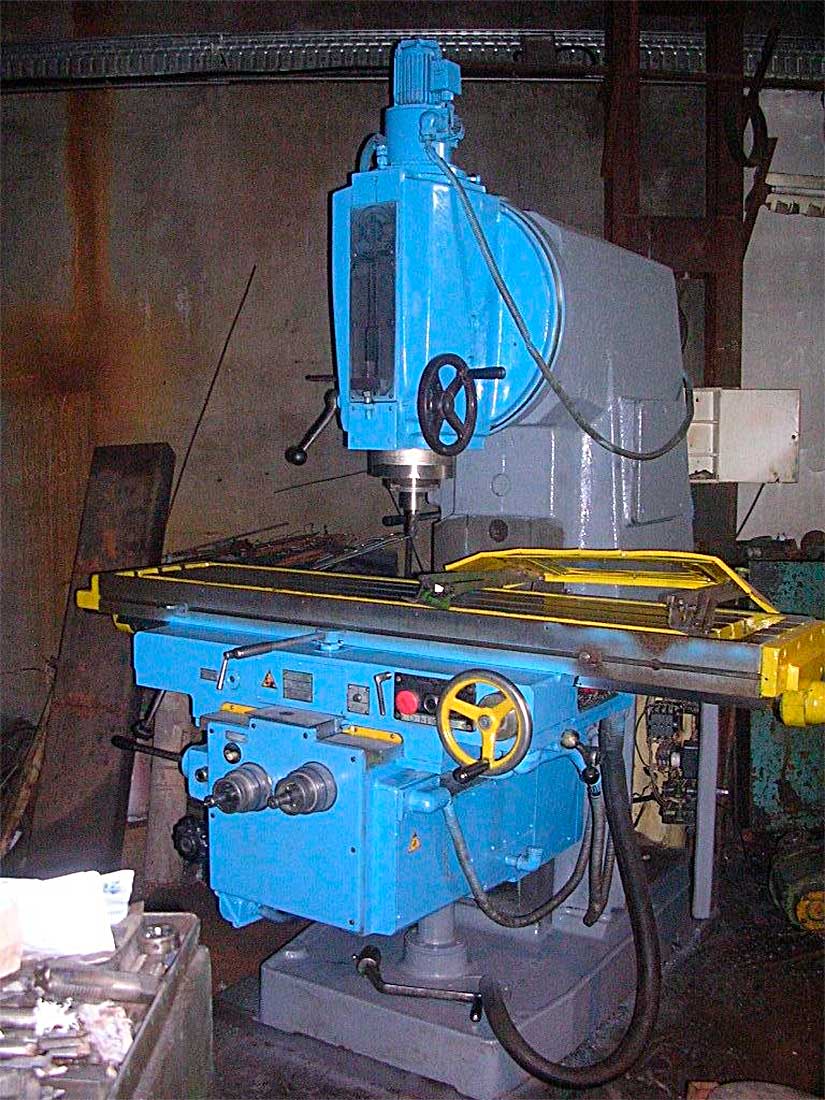

6Р13 фрезерный станок

Назначение вертикально фрезерного станка 6Р13 обработка различных деталей из металла торцовыми, концевыми и другими фрезами.

Вертикальные, горизонтальные, наклонные плоскости, шестерни и многое другое -  все это можно обработать на данном станке.

Описание

Станина – основная часть станка, на которой монтируются все остальные узлы и механизмы.

Поворотная головка – служит для фиксации шпинделя и может поворачиваться от 0 до 45 градусов.

Шпиндель – вал, расположенный на двух опорах в выдвижной гильзе.

Коробка скоростей – расположена непосредственно в корпусе станины. Коробка должна устанавливаться очень точно, несоосность с валом электродвигателя может составлять не более  700 мкм.

С помощью коробки переключения передач  можно включать любую  скорость без включения промежуточных скоростей.

Коробка подач - позволяет получать рабочие подачи и  быстрые перемещения стола салазок и консоли, в состав коробки входит механизм переключения подач.

Консоль – основной узел связывающий все детали подач станка.  В консоли расположен ряд валов и шестерен передающих вращение от коробки подач в различных направлениях – к винтам продольной и поперечной подачи.

Стол и салазки обеспечивают продольное и поперечное движение стола.

Так же в состав станка входит ряд механизмов, таких как механизм включения быстрого хода, представляющих собой кулачковую муфту, механизм включения вертикальной и поперечной подачи, который смонтирован в отдельном корпусе и командует включением и отключением муфт подач.

Преимуществами данного станка по сравнению с аналогами это: рабочая плоскость увеличенного размера, есть муфта защищающая станок от перегрузок.
