6Р13Ф3 фрезерный станок
Станок 6Р13Ф3 оборудован числовым программным управлением типа "Н33-2М", обеспечивающим возможность ведения обработки детали одновременно по трем координатам.

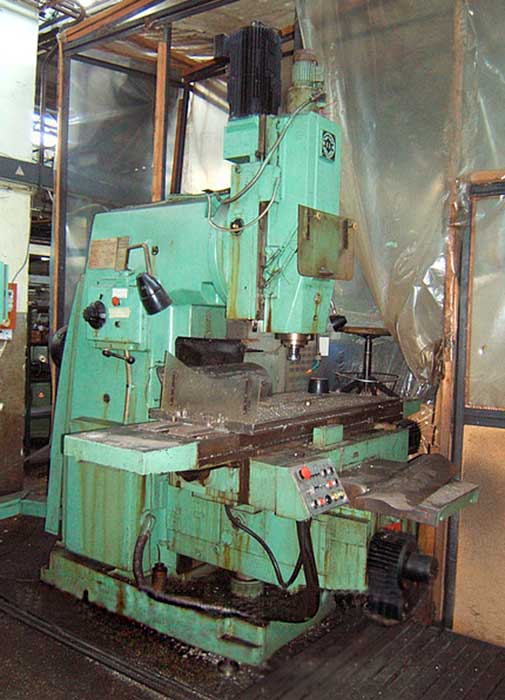

Риснок - фрезерный станок 6Р13Ф3
Назначение
Обработка плоских или пространственных изделий сложного профиля из различных металлов.
Обработка производится торцовыми и концевыми фрезами, а так же сверлами.
Используется в единичном и серийном производствах на различных предприятиях металлообрабатывающей и других отраслей промышленности.
Станок оснащен ЧПУ и позволяет вести обработку деталей в режиме программного управления.
Описание 6Р13Ф3
- Рабочая поверхность стола … 1700х400мм
- Количество частот вращения шпинделя … 18
- Масса станка с электрооборудованием и принадлежностями … 5900кг
- Габаритные размеры станка … 2595х3200х3060мм
- Движения подачи по координатам XYZ задаются от обособленной кинематической цепи, вращательное движение для которой задают высокомоментные электродвигатели.
Главные части станка станина и консоль, в которые монтируются все остальные узлы и механизмы работы, подачи станка.
Перемещение стола и салазок с обрабатываемой деталью - продольное и поперечное и перемещение ползуна с инструментом вертикальное.
Скачать альбом запасных частей
Скачать инструкцию по программированию
Скачать электросхему станка
