6р82, 6р83 фрезерные станки
Станок 6р82 имеет целый ряд модификаций, таких как 6р82, 6р82г, 6р83, 6р83г. Конструктивно эти станки схожи между собой. На станках можно выполнять обработку черных и цветных металлов практически всеми видами фрез. Технологические возможности – от фрезерования плоских поверхностей до формообразования фасонных и зубчатых поверхностей. Дополнительно станок можно оснастить различными приспособлениями, расширяющими его функциональные возможности.
Рижимы работы
Станок можно наладить для работы как в ручном и полуавтоматическом, так и в автоматическом режиме. Таким образом, можно реализовать многостаночное обслуживание.

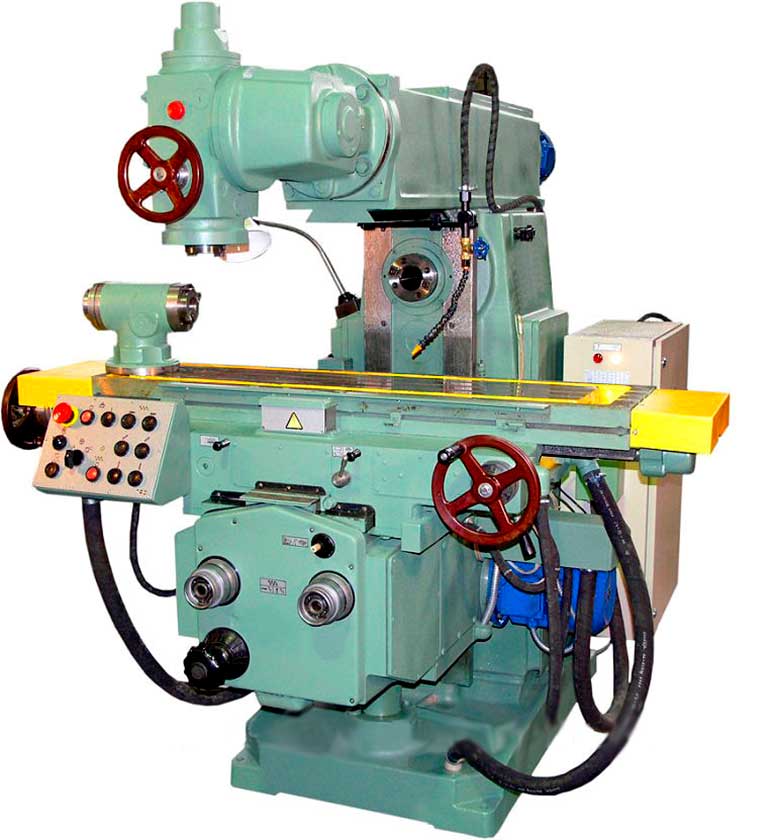

Рисунок - Фото 6р82
Кинематическая схема
Крутящий момент передается от электродвигателя к механизмам станка через упругую соединительную муфту. Коробка скоростей монтирована в станине и реализует 18 различных скоростей вращения шпинделя. Шпиндель станка установлен на двух опорах. Регулировка установки шпинделя во многом определяет точность обработки.
Фланцевый электродвигатель обеспечивает исполнение движения подачи, которая, так же как и коробка скоростей имеет 18 различных величин подач. В коробке предусмотрена защита от перегрузки – при превышении максимального значения нагрузки, подача прекращается путем выхода механизмов из контакта.
Отличия исполнений 6Р82 и 6Р83
На станок третьего исполнения (6Р83) возможна установка более габаритных деталей за счет увеличенных размеров рабочего стола станка, в сравнении со вторым исполнением (6Р82). Так же на станке третьего исполнения установлен более мощный электродвигатель.
Особенности станков
- Быстрое крепление и смена инструмента
- Широкие диапазоны подач
- Предусмотрен механизм замедления подачи
- Возможность обработки в автоматическом режиме
- Одновременное перемещение стола в нескольних плоскостях
- Возможность расширения функционала станка за счет применения устройств управления и цифровой индикации
