6Р82Ш, 6Р83Ш станки фрезерные
Широкоуниверсальный консольный фрезерный станок 6Р82Ш приспособлен для фрезерных работ в условиях штучного производства.

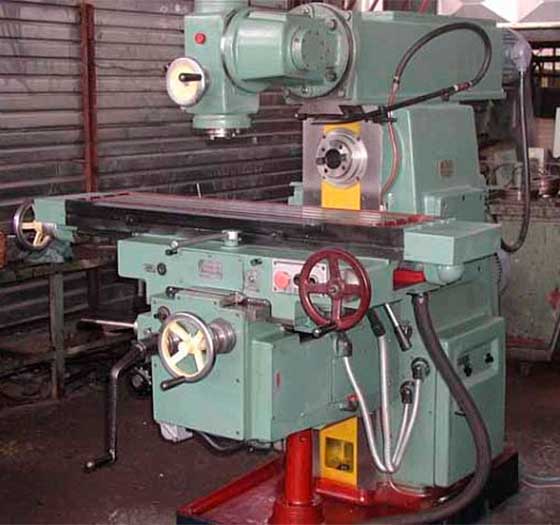

Рисунок - Станок фрезерный 6Р82Ш
Назначение
Станок предназначен для изготовления:
- металлических моделей;
- штампов;
- пресс-форм;
- шаблонов;
- кулачков и т.п.
Возможна обработка:
- различного рода поверхности;
- крупногабаритных деталей.
Особенности
Шпиндельная головка находится в хоботе и может поворачиваться под любым углом в 2-х взаимно перпендикулярных плоскостях.
Горизонтальный шпиндель станка используется при обработке различных плоскостей фрезами (торцовыми и цилиндрическими).
Возможна работа раздельная и одновременная обоими шпинделями.
Технологические возможности станков могут быть расширены.
Описание станка 6Р82Ш
Размеры рабочей поверхности стола ... 1250х320мм
Габариты станка ... 2470х1950х1950мм
Масса станка ... 3,3т
Описание станка 6Р83Ш
Размеры рабочей поверхности стола ... 1600х400мм
Габариты станка ... 2680х2260х2040мм
Масса станка ... 4,5т
Конструкция
Станина - базовый узел, на нем крепятся все остальные узлы и механизмы станка. Она жестко закреплена на основании.
Хобот - самостоятельный узел, на котором монтируется коробка скоростей привода шпинделя.
При помощи коробки переключения скоростей, можно выбирать требуемую скорость и работать с ней, а не ждать последовательного прохождения промежуточных ступеней.
Коробка подач обеспечивает получение рабочих подач.
За счет стола и салазок перемещения стола могут быть продольными и поперечными.
Скачать 6Р82Ш, 6Р83Ш Паспорт на станок
Скачать 6Р82Ш, 6Р83Ш Руководство по эксплуатациии (Электрооборудование)
