6Р83Г станок фрезерный
Станок 6Р83Г применяется для обработки различных деталей из металла торцевыми, фасонными и другими фрезами.

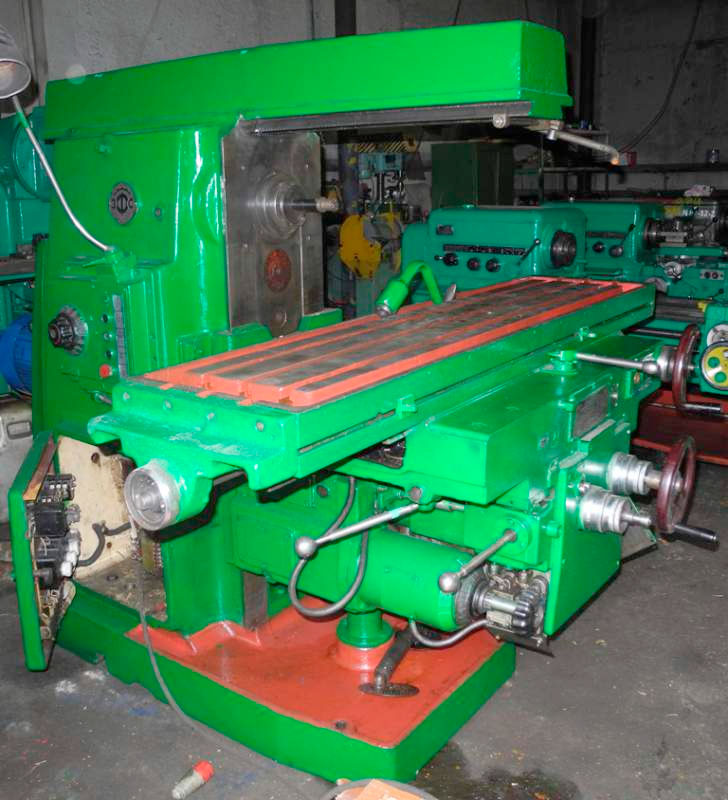

Рисунок - фото станка 6Р83Г
Конструкция
Станок состоит из следующих основных узлов:
Станина основная часть станка на ней закрепляются все основные узлы и детали станка
Коробка скоростей зафиксирована в полости станины, соединение с валом двигателя происходит через муфту
Коробка подач - позволяет получить скоростное перемещение стола, салазок и консоли.
Коробка переключения – с помощью коробки можно переключать скорости без выбора промежуточных передач
Консоль – основная часть станка, соединяющая все узлы цепочки подач станка, с помощью салок можно перемещать стол в продольной и поперечной плоскости
Механизм включения подач - смонтирован в отдельном корпусе и может включать и отключать вертикальные и поперечные подачи, двигатель подач через кулачковую муфту, которая через штифты может воздействовать на выключатели мгновенного типа.
Особенности
Особенностью данного станка является то, что преимущественно он используется только в индивидуальном и мелкосерийном производстве, но применение различных приспособлений можно существенно расширить возможности станка.
