6Т12 фрезерный станок
6Т12 фрезерный станок, предназначен для обработки пазов, уступов, лысок, углов, нарезания зубчатых колес и винтовых поверхностей. Управление станком осуществляется как вручную, так автоматически. Класс точности оборудования нормальный «Н».
Основные характеристики
Размеры стола 320х1250мм, для установки и закрепления приспособлений предусмотрены три Т-образных паза, расстояние между пазами составляет 63мм.

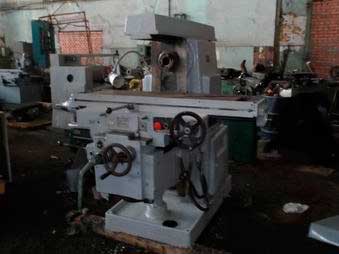

Рисунок - Станок фрезерный 6Т12
Максимальные рабочие перемещения стола в продольном, поперечном, вертикальном направлениях, составляет, соответственно, 800х270х420мм.
Коробка скоростей обеспечивает 18 различных скоростей вращения шпинделя, диапазон частот вращения которого составляет 31,5…1600мин-1.
Шпиндельную головку можно устанавливать под углом ±45°.
Кинематическая схема
Привод главного движения передается через упругую муфту от электродвигателя. Изменение чисел оборотов шпинделя осуществляется путем перемещения блоков зубчатых колес коробки скоростей. Движения подач задает отдельный электродвигатель, установленный на консоли. Для возможности быстрых перемещений стола предусмотрена муфта ускоренного хода, отключающая некоторые элементы кинематической цепи.
