6т13 станок фрезерный
Консольно-фрезерный станок предназначен для выполнения фрезерных операций различной сложности, шпиндельную головку можно устанавливать под углом до 45°. Применение универсальной делительной головки позволят получать винтовые поверхности при обработке.
Устройство
Основой станка является станина, на ней установлены узлы и механизмы станка.

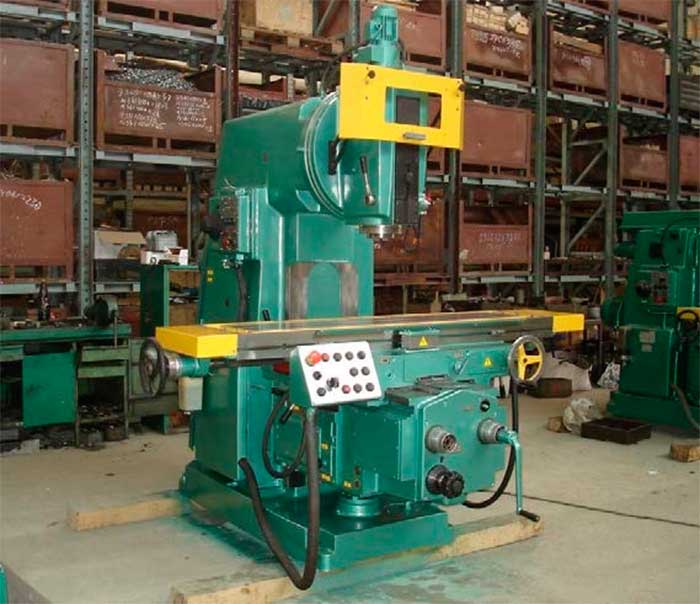

Рисунок - Станок 6Т13
Станина литая, усилена ребрами жесткости. Вертикальные направляющие станины предназначены для ориентации перемещения консоли в вертикальном направлении.
Электрооборудование расположено на правой части станины. Вращательное движение передается на шпиндель через конические и цилиндрические колеса головки.
Коробка скоростей смонтирована в станине. Движение от главного привода передается на входной вал коробки скоростей через упругую муфту.
Для быстрого изменения частоты вращения шпинделя, используется коробка переключения скоростей, позволяющая переключаться на несколько ступеней скоростей без последовательного переключения.
Коробка подач задает перемещения стола в трех направлениях.
Предохранительное устройство шарикового типа предотвращает повреждение механизмов коробки при превышении максимального значения подачи, отключая движение.
Скачать паспорт на 6т13 фрезерный станок
