6Т80Ш фрезерный станок

6Т80Ш – станок фрезерный горизонтальный консольный станок, изготовленный для выполнения фрезерных работ  для одноразового и  серийного производства.

Особенности станка

На станке удобно фрезеровать плоскости, торцы, скосы, пазы небольших деталей разнообразной формы из металлов и пластмасс.

Благодаря поворотной шпиндельной головке на станке возможно фрезерование наклонных поверхностей деталей.

Чтобы увеличить технологические возможности станка можно использовать в дополнение к обычным его составляющим делительную головку, поворотный стол и тиски.

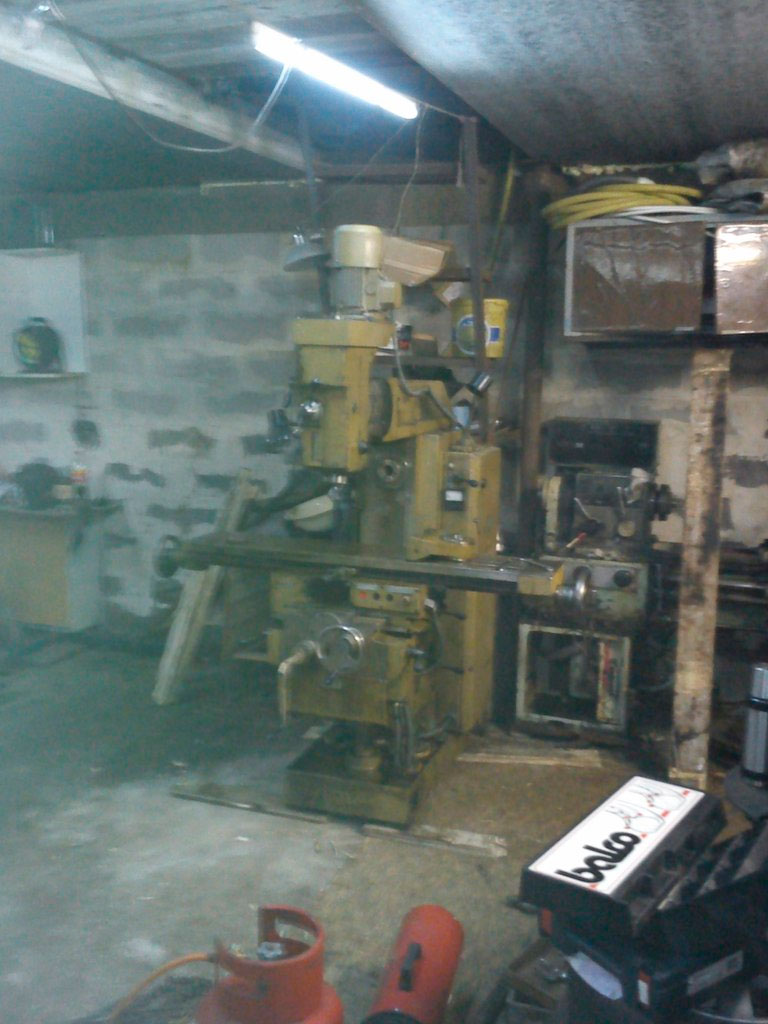

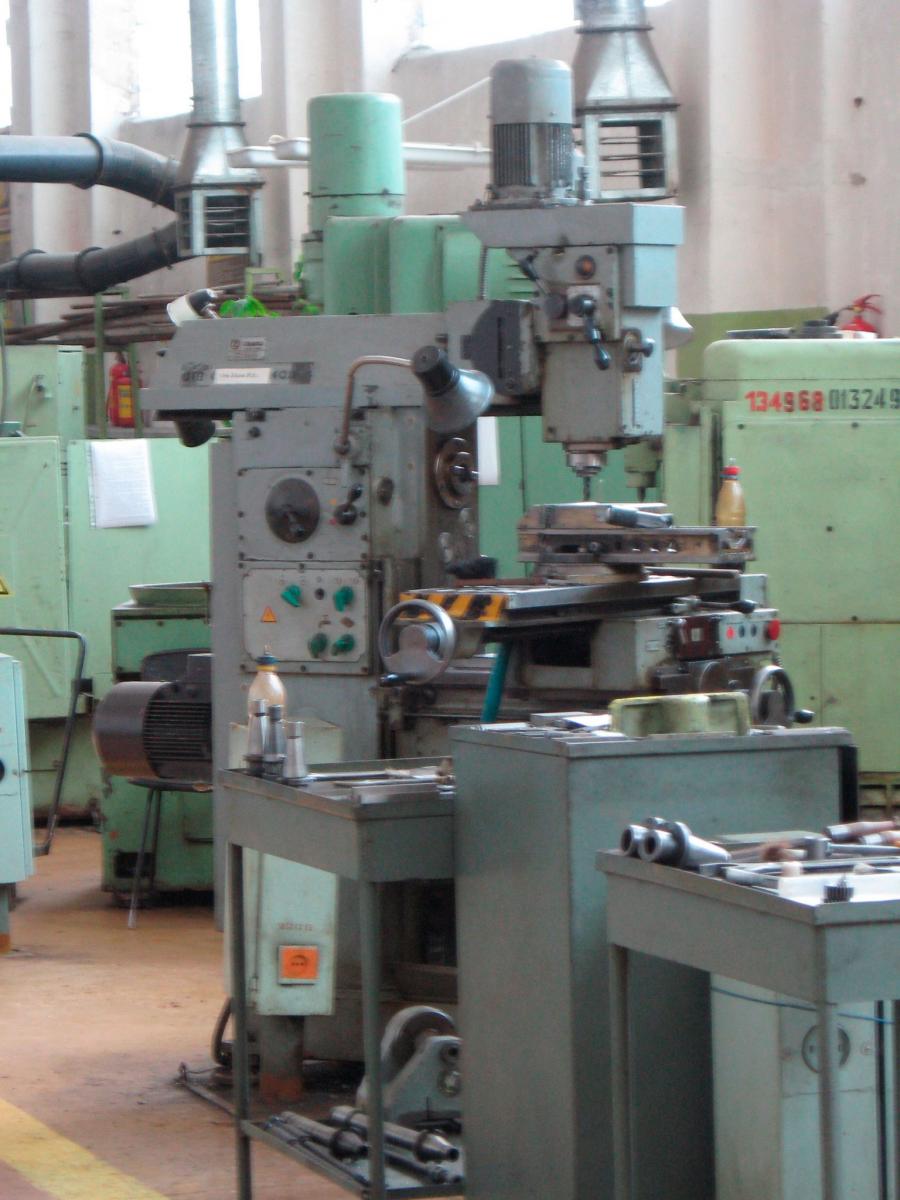

Фото

Основные характеристики

• Размеры рабочей поверхности стола ... 800х200мм
• Количество частот вращения вертикального шпинделя ... 12
• Количество подач стола ... 18
• Габаритные размеры станка ... 1600х1875х2080±5мм
• Масса станка с электрооборудованием ... 1430кг

Конструкция

Станина является самой важной частью станка, на которой монтируются все остальные его части и механизмы. Стойка соединена с основанием в виде плиты, являющейся также резервуаром для охлаждающей жидкости.

На хоботе станка закрепляется вертикальная шпиндельная головка, а на направляющих устанавливаются подвески для работы с длинными оправками. Подвески на станках нельзя заменять друг другом.

Коробка скоростей установлена в станине и соединена с электродвигателем через клиноременную передачу. Как и привод вертикального шпинделя.

Шпиндельная головка крепится к хоботу  и поворачивается в  поперечном и продольном направлениях стола.

Привод подач закреплен в консоли.

Коробка подач имеет цепь ускоренного хода с защитной муфтой, которая полностью исключает возможность поломки или появления неисправностей у привода подач при перегрузках.

Скачать - 6Т80Ш паспорт на горизонтально-фрезерный станок
