6т82 фрезерный станок
Станок 6т82 по металлу предназначен для выполнения фрезерной обработки плоскостей, пазов, лысок, уступов, фасонных поверхностей и спиралей. С применением специальных приспособлений расширяются функциональные возможности.
Устройство
Колонна, узлы и механизмы станка установлены на станине.

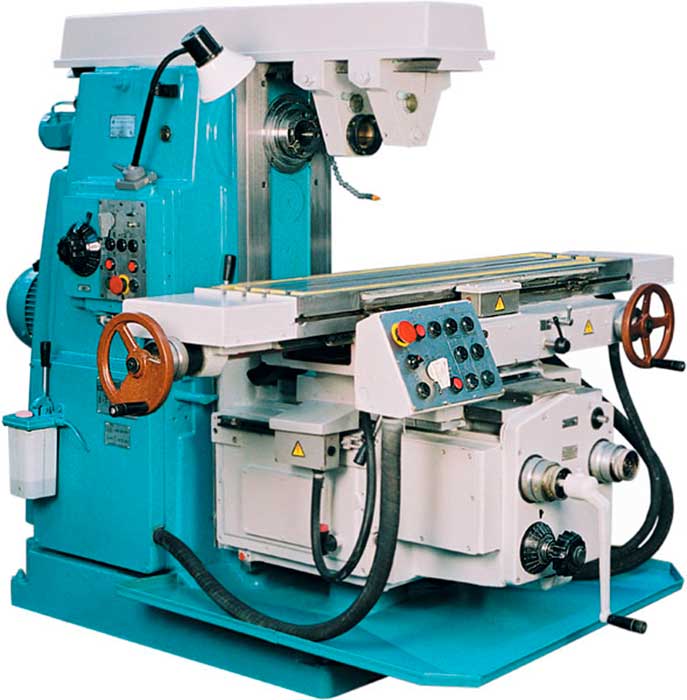

Рисунок - станок 6Т82
Конструкция станины жесткая, усилена ребрами. В колонне станка расположены коробка скоростей, переключения, пульт управления и устройства зажима режущего инструмента. Коробка подач установлена в консоли станка. Стол с салазками перемещается по направляющим.
Кинематическая схема
Главное движение задается электродвигателем М1, установленным на колонне. Движение передается от электродвигателя к коробке скоростей через упругую муфту. Коробка скоростей задает 18 различных ступеней вращения шпинделя. Для реализации движения подачи на консоли установлен отдельный электродвигатель. Коробка подач задает 22 различные величины подачи.
Перемещение стола реализуется при помощи включения механизмов раздаточной коробки. Замедленные перемещения стола осуществляются за счет понижающего редуктора. Ускоренные перемещения реализуются путем включения муфты ускоренного хода, путем разъединения муфты подач.
Скачать 6Т82 паспорт на станок
