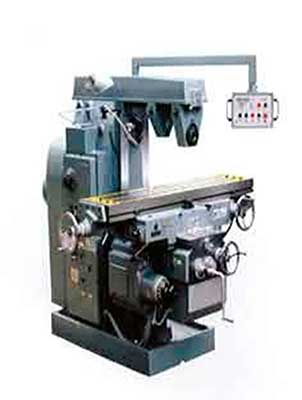

6Т82Г фрезерный станок

Консольно-фрезерный станок модели 6Т82Г – это станок, предназначенный для фрезерования  деталей любого вида из различных материалов, как для индивидуального, так и для серийного производства.

На станках такого типа можно обрабатывать следующие поверхности и детали:

• вертикальные и горизонтальные плоскости;
• пазы;
• углы;
• рамки;
• зубчатые колеса.

Особенности модели

Универсальный станок, имеющий поворотный стол, благодаря которому можно фрезеровать спирали.

Станки подобного типа выполнены на базе основной модели и максимально унифицированы. 6Т82Г можно настроить на различные циклы: полуавтоматические и автоматические, что позволяет организовать обслуживание большого количества станков и  использовать станки для выполнения различных работ в поточном производстве.

При работе на станке необходимо соблюдать меры безопасности.

Описание станка:

• Рабочая поверхность стола 320х1250 мм.
• Габаритный размер 2280х1965х1690 мм.
• Масса станка с электрооборудованием 3100кг.
• Подача стола – продольная и поперечная, вертикальная. Количество подач стола – 22.
• Количество частот вращения шпинделя - 18.

Основные сборочные единицы станка.

На основной сборочной единице - станине монтируются составные части и механизмы станка. Конструкция жесткая за счет основания и большого числа ребер. По вертикальным направлениям станины перемещается консоль, ограничение хода которой производится креплением планки с кулачками с левой стороны станины. Консоль объединяет все узлы цепи подач станка. По горизонтальным направлениям перемещается хобот с серьгой. С правой стороны установлен электрошкаф.

Внутри корпуса станины имеется резервуар для масла, а  на основании, на которое она устанавливается, прикреплен насос подачи охлаждающей жидкости.

Коробка скоростей смонтирована  в корпусе станины. Соединение коробки с валом электродвигателя осуществляется упругой муфтой.

Шпиндель станка представляет собой двухопорный вал на подшипниках.

Коробка переключения скоростей позволяет выбрать необходимую скорость и начать с ней работать без промежуточных режимов.

Скачать паспорт на станок 6Т82Г
