6В75, 6В75П станки
Станки 6В75, 6В75П предназначены для выполнения фрезерной обработки деталей из металлов и сплавов, применяются, главным образом для изготовления единичной партии деталей и ремонтных целях.

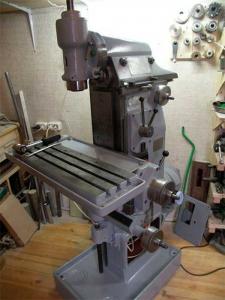

Рисунок - станок 6В75
Основные характеристики
Станок оборудован как вертикальным столом, имеющим рабочую область 550х190мм, так и съемным угловым столом, с рабочей зоной 630х200мм. Стол перемещается в продольном и поперечном направлениях, соответственно на 250 и 290мм. Мощность двигателя составляет 1,7кВт. Диапазон рабочих частот вращения шпинделя составляет 95…1650об/мин.
Кинематическая схема
Привод главного движения создает движение для шпиндельных узлов и коробки подач. Для предупреждения поломок коробки подач от превышения нагрузки предусмотрено предохранительное устройство, отключающее подачу при превышении заданной нагрузки.
Устройство
Узлы станка смонтированы на станине. Станина литая, коробчатой формы, с резервуаром хранения охлаждающей жидкости. Для перемещения обрабатываемой детали в вертикальном и продольном направлениях смонтирован суппорт. Движения подачи задаются как вручную, так и механически. Станок оборудован горизонтальным и вертикальным шпинделем, позволяющим вести обработку в разных направлениях. Съемный угловой стол позволяет обрабатывать детали под различными углами. Для закрепления деталей предусмотрены тиски. В качестве дополнения к станку может прилагаться универсальная делительная головка.
