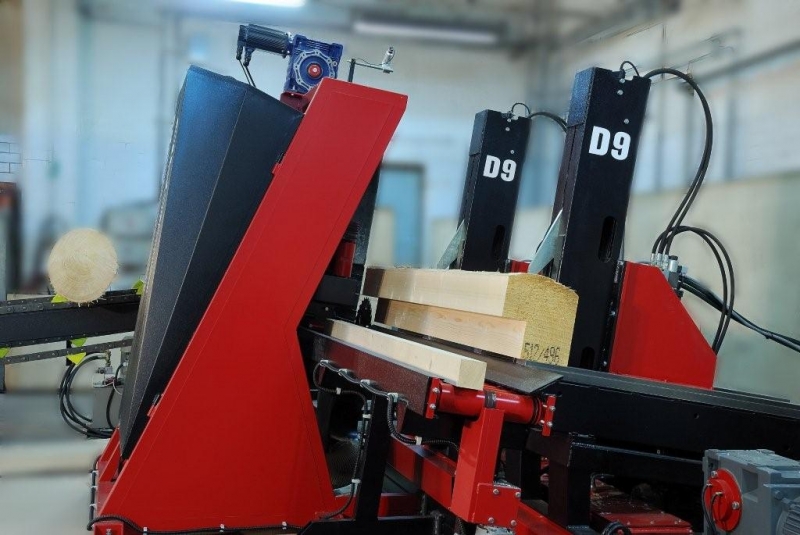

D9 Лесопильный автоматический двухдисковый комплекс с интегрированной программой оптимизации пиления и сортировки пиломатериала

Особенности и преимущества автоматического лесопильного комплекса D9

Представляем новинку - двухдисковый автоматический лесопильный комплекс D9 (Strojcad, Словакия) с системой автоматической загрузки бревен (стандарт) и системой сортировки досок по карманам (опционально) .полностью автоматический раскрой и высокая производительность комплекса D9 - это настоящий прорыв на рынке угловых станков для выборки радиальных участков деревини.Минимальна производительность комплекса составляет - 32-35 м³ за одну смену (диаметр бревен 36 и выше) .Идеальна качество поверхности пиломатериалов, отклонения от геометрии ± 0,5 мм.

Описание конструкции

Описание конструкции лесопильного комплексуДисковий лесопильный комплекс D9 состоит из неподвижной пристального головы и модульной каретки, позволяющей без труда удлинять размер бревен, распыляются, за счет внедрения дополнительных модулей каретки (при условии продления рельсового пути). Комплекс массивную конструкцию, снабжен поперечным транспортером подачи бревен, а также рольгангом разгрузки досок и предназначен для тяжелой работы в три змини.За счет использования поперечного транспортера с гидроприводом, сокращается время подачи бревен на станок, их позиционирование в требуемое положение производится легко и непринужденно с помощью гидравлики и лазерной указки.Програма оптимизации, интегрированная в блок управления OMRON, позволяет вести автоматический раскрой бревна без вмешательства оператора. Также предусмотрена работа без программы оптимизации в ручном режиме. Визуальный контроль процесса пиления ведется с помощью видеокамеры, изображение выводится на монитор оператора. Пульт оператора виносний.Бездоганна скорость и точность установки размеров. Смещение пристального узла по оси Y производится с помощью серводвигателя, а по оси Х - смещением стоек каретки так же с помощью серводвигателей, установленных на каретках. Пристальный узел включает в себя 2 перпендикулярно ориентированные пилы диаметром 500 мм.

Цикл

Цикл пилянняЗа один проход выпиливаемого заготовка заданного сечения и сбрасывается на конвейер выгрузки, время возврата каретки в исходное положение минимальное, что не влияет на общую производительность комплекса. В процессе пиления часть, отрезается, древесины поддерживается консольным роликом.

Стандартная комплектация

Стандартная комплектация комплекса (длина бревна 6 м) 1. Поперечный цепной транспортер с гидроприводом для загрузки колод.2. Приводная электрическая каретка на рельсовом ходу с гидравлическими узлами (состоит из 5 отдельных модулей): на 1 Модули установлены двигатель и тормоз (1 шт.), На 2 Модули установлены зажим и кантователь (3 шт.), На 3 Модули установлены зажим, кантователь и выпрямитель бревна (1шт.). 3. Пыльцевой вузол.4. Пульт оператора выносной с интегрированной программой оптимизации раскроя бревна и автоматическим установлением необходимых размеров, включая монитор, видеокамеру и лазерную указку.5. Силовая шафа.6. Выходной конвейер для удаления пиломатериала.

Технические характеристики комплекса
