ФТ 11 регулировка

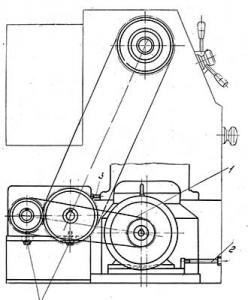

Рисунок 1 - Схема регулирования ременных
передач привода главного движения
Регулирование некоторых элементов станка
Натяжение ремней 1 осуществляется перемещением электродвигателя в горизонтальном направлении винтом позиция 2.
Второй ремень натягивается перемещением в горизонтальном направлении АКС по подредукторной плите винтами позиция 3, при ослабленных болтах позиция 4 (рис. 1).
Регулирования ремня перемещений суппорта
Регулирование натяжения ремня быстрых перемещений суппорта производится гайками на тяге 1 (рис. 2) выведенной на заднюю стенку станины.
Остальные элементы
Регулирование остальных, элементов станка (половинок маточной гайки фартука, гайки винта поперечной подачи; смещение оси задней бабки) осуществляется согласно чертежам общих видов узлов.
Рисунок 2 - ФТ 11 схема регулирования ременной передачи
