ГФ2171 фрезерный станок
Фрезерный консольный вертикальный станок с числовым программным управлением (ЧПУ) – это устройство, предназначенное для многооперационной обработки сложных деталей из стали, чугуна, цветных и легких сплавов.
На станке можно производить следующие операции:
- сверление;
- фрезерование;
- зенкерование;
- развертывание;
- растачивание отверстий.
Станок может использоваться в единичном и серийном производствах.
Особенности модели
В станке предусмотрено защитное ограждение, установленное на столе станка. Ограждает зону обработки и защищает работающего на станке от разлетающейся стружки и смазочно-охлаждающей жидкости.
Зажим инструмента в шпинделе станка осуществляется гидромеханическим устройством, обеспечивающим надежное закрепление.
При работе на станке необходимо соблюдать меры безопасности.
Описание
- Рабочая поверхность стола 400х1600 мм.
- Габаритный размер 3680х4170х3150 мм.
- Масса станка (со всем оборудованием и УЧПУ) 6580кг.
- Магазин инструментов.
- Количество частот вращения шпинделя - 18.
Основные сборочные единицы

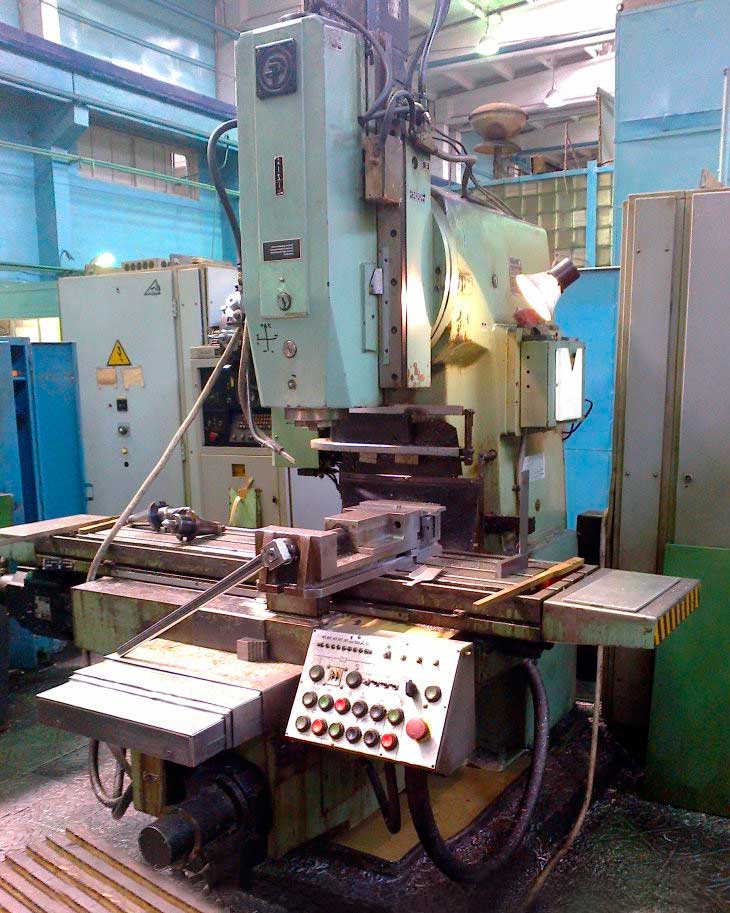

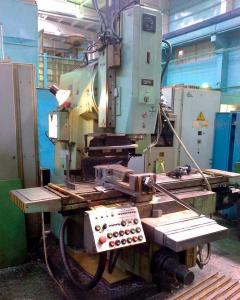

Рисунок - станок ГФ2171
На станине монтируются составные части и механизмы станка. Конструкция жесткая за счет основания и многочисленных ребер. По вертикальным направлениям перемещается консоль. Слева на станине размещены конечные выключатели ограничения перемещения консоли.
На горловине станины закреплена шпиндельная головка. Сзади к станине прикреплен электродвигатель главного движения. В корпусе станины имеется резервуар для масла. Станина устанавливается на основание, сзади на нем установлен насос подачи охлаждающей жидкости.
Коробка скоростей, смонтированная в корпусе станины, служит для сообщения шпинделю различных частот вращения. На моторном валу установлена электромагнитная муфта, служащая для торможения шпинделя при аварийной остановке.
Есть механизм автоматической ориентации шпинделя.
Коробка переключения скоростей выполнена самостоятельным узлом и установлена на левой стороне станины. Переключение частот шпинделя и его остановка осуществляется по программе.
Перемещение стола осуществляется от привода и вручную.
Смена инструмента
Механизм автоматической смены инструмента находится отдельно и состоит из автооператора и магазина инструментов барабанного типа. Выбор инструмента производится в любой последовательности. Автооператор подает инструмент из магазина в шпиндель и обратно. Всё это осуществляется при помощи гидропривода.
