Горячие прессы серии npc

Горячие прессы серии NPC

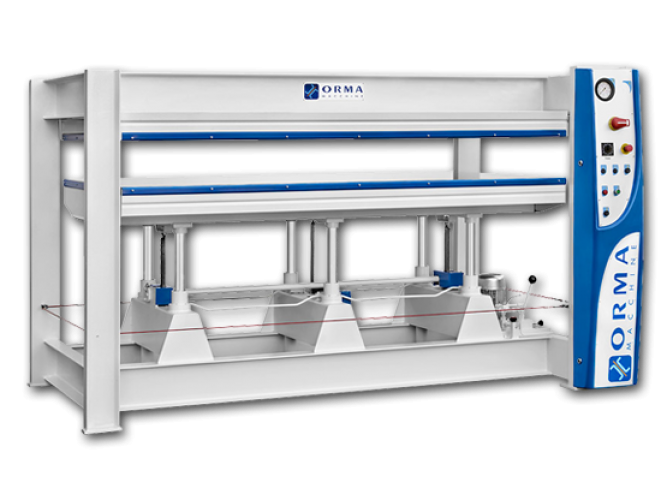

Прессы ORMAMACCHINE серии NPC

Прессы ORMAMACCHINE серии NPC является результатом непрерывных исследований по созданию высокофункционального и надежного станка. Основными характеристиками этой серии станков являются:

Конструкция ПРЕССА

• Каркас пресса сваренный из швеллерных балок и обработан на высокоточных обрабатывающих центрах. Решение о превосходстве конструкции с швеллерных балок над гнутым профилем, которое экономически более выгоден, обусловлено желанием предложить клиенту продукт высокой надежности, у которого на первом месте стоит качество.

Инструменты

• Штоки цилиндров хромированные толстым слоем гарантирует отличное скольжение и, таким образом, обеспечивает длительное время службы как уплотнителей, так и самих штоков. Именно по этой причине предпочтение отдано хромированию толстым слоем перед декоративно-защитным покрытием, которое дешевле, но не гарантирует износостойкости.
• Гидроцилиндры крепятся к каркасу болтами, что позволяет легко извлечь цилиндры для технического обслуживания или ремонта. Данный выбор демонстрирует качество продукта, хотя крепления с помощью сварки дешевле.
• Гидростанция высокой надежности с системой из двух насосов; один насос низкого давления для быстрого передвижения стола, автоматически включается, другой насос высокого давления, для достижения заданного оператором рабочего давления.
• Мотор гидростанции помещен в масляную ванну для обеспечения наилучшего смазки и уменьшения шума.

ЭЛЕКТРООБОРУДОВАНИЕ

• Пульт управления позволяет оператору регулировать и управлять всеми функциями пресса. Серийно все прессы оснащаются устройством автоматического поддержания давления. Данное устройство позволяет постоянно поддерживать заданное давление и в том случае, если панель, под влиянием усилия стола, сжимается.
• Панель смонтирована на дверце, открывающиеся на 180 °, что позволяет легко выполнять все работы техобслуживания.
• С цифрового дисплея touch screen, расположенного на пульте управления, оператор может задавать и / или регулировать любую функцию пресса и, в частности:

- Установка и отображение на цифровом дисплее рабочего давления- Установка и отображение рабочей температуры (в прессах с электрическим бойлером) - Установка и отображение на цифровом дисплее времени рабочего цикла пресування- Установка времени автоматического включения нагревательного оборудования (в прессах с электрическим бойлером), возможность установить значение для каждого дня тижня.- Включение / выключение функции исключения двух цилиндров пресса с работы (устройство отключения входит в оснащение прессов 8/10 цилиндрами и является дополнительной функцией для модели с 6 цилиндрами) - возможность использования 50% установленной мощности бойлера (свыше 20 кВт).

• Автоматический расчет давления гидростанции (бар) в зависимости от удельного давления (кг / см²), которого нужно достичь на прессованном элементе.
• Электрический пульт соответствует нормам СЕ с низковольтным управлением.
• Все прессы моделей NPC серийно оснащены по периметру тросом аварийной остановки, дает возможность остановить движение стола пресса с любой стороны станка.

МЕХАНИЧЕСКАЯ ЧАСТЬ

• Все прессы серии NPC оснащены системой зубчатых реек: 2 в продольном и 2 в поперечном направлении, соединены попарно торсионными валами, гарантирует точное перемещение стола пресса.
• 4 боковые направляющие столов, расположенные на внутренних сторонах колонн пресса является дополнительной гарантией точного перемещения столов при закрытии и открытии пресса.
• Качество поверхности столов пресса гарантируется высокой точностью обработки балок каркаса столов на фрезерных обрабатывающих центрах.

• Особенно важно хромирование цилиндров, которое выполняется толстым слоем (а не просто погружением) для обеспечения большей долговечности, что гарантирует отличное скольжение штока даже через несколько лет эксплуатации.
• Гидравлическая станция с двойным насосом. Гидравлическая группа комплектуется узлом с двумя насосами - один для высокого, а другой для низкого давления. Эта система гарантирует быстрое смыкание плит пресса. Двигатель работает в масляной ванне, что обеспечивает лучшее смазки и уменьшает уровень шума. Электроклапан осуществляет автоматическое размыкание плит на всех моделях серии NPC.
• Специальная система крепления цилиндров к каркасу пресса. Болтовое крепление позволяет быстро выполнить обслуживание цилиндра или его замену. Также и в этом случае, мы отдали предпочтение такому решению, а не дешевый (например, приварен к каркасу цилиндр) для обеспечения простоты эксплуатации и обслуживания.

1 - направляющие столов для обеспечения точного перемещения столов преса.2 - пульт управления с корпусом из АБС и цифровым touch screen дисплеем для управления и контроля всех функций верстата.3 - Защитная решетчатая ограда системы нагрева (для станков с бойлером) .4 - Система двойных зубчатых реек в продольном и поперечном направлениях, с соединенных торсионными валами, обеспечивает точное перемещение стола.5 - Гидростанция с двойным насосом и двигателем, погруженным в масло гарантирует долговечность, сокращение шума и обслуговування.6 - Специальная система крепления цилиндров к каркасу пресса. Болтовое крепление позволяет быстро выполнить обслуживание цилиндра или его замину.7 - периметральной трос аварийной остановки, дает возможность остановить подъем стола пресса с любой стороны станка в экстренной ситуации.8 - Устройство блокировки подвижного стола обеспечивает максимальную безопасность при выполнении работ по тех. обслуживание в нижней части пресса.

Новое решение

Новое решение в системе перемещения обрабатываемых панелей в линиях прессования серии NPC / A представлено проиллюстрированным устройством (NPC / R). С помощью данной системы выполняется передача панелей в поперечном направлении с выхода клеенаносного узла и их дальнейшее установки на ленту транспортера подготовки и загрузки. Установленная над загрузочным столом, система представляет собой холостой дисковый рольганг, забираемой между дисками рольганга на выходе клеенаносного узла. Как только панели подходят в зону загрузки холостой дисковый рольганг наклоняется пневмоцилиндрами и панели скатываются на транспортер подготовки.

Пресс может быть выбран из широкой гаммы серии NPC со столами 2500 x 1300, 3000 x 1300, 3500 x 1300 мм и давлением от 40 до 200 тонн.

Пресс типа NPC / RF включает в себя 3 узла:

A. Загрузочный транспортер для подготовки и последующей загрузки прессованного материала между столами преса.B. Пресс серии NPC, оснащенный системой перемещения деталей с лавсановой лентой. Обрабатываемые детали поступают с загрузочного узла и с помощью лавсановой ленты располагаются на нагретых столах пресса для запрессовки. После окончания прессования лента внутри пресса меняет направление вращения для выгрузки деталей на сторону загрузки, однако на уровне более высоком, чем загрузочный транспортер.C. Разгрузочный рольганг принимает детали из пресса. При загрузке данный рольганг находится в вертикальном положении, чтобы не мешать оператору готовить загружаемые панели. В конце прессования рольганг автоматически занимает горизонтальное положение для приема панелей.

Нагревательная система

нагревательной системы

Нагревательная установка

Нагревательная установка с электрическим бойлером оснащена циркуляционным насосом, соединительным трубопроводом и расширительным бачком.

• Открытый расширительный бачок (стандартное оборудование), температура воды 90 ° C Установка для нагрева диатермические масла с температурой 120 ° С с электрическим бойлером, циркуляционным насосом, соединительными трубопроводами и расширительным бачком.

Нагревательная установка с дровяным котлом, циркуляционным насосом, соединительными трубопроводами и расширительным бачком.

• Открытый расширительный бачок (стандартное оборудование), температура воды 90 ° С.
• Нагревательная установка, котел которой предназначен для использования с горелкой, работающей на газе или дизельном топливе, для достижения высоких температур до 250 ° С

Максимальная температура 250 ° С. Максимальный удельный рабочее давление 30 кг / см², давление нагревательной жидкости 10 атм. Плита изготовлена из монолитной стальной крупноразмерной плиты, которую рассверливают, чтобы создать каналы для циркуляции нагревательной жидкости, и обрабатывают на станке. Плита поставляется с чистовой отделкой поверхности и, по требованию, может шлифоваться или хромуватися.

ELKOM или "ENERGY SAVING"

Максимальная температура 120 ° С, удельный рабочее давление ELKOM 7 кг / см² (energy saving 20 кг / см²). Плита изготовлена ??из опорного слоя из ДСП и алюминиевой пластины толщиной 12 мм, на которой установлены электрические опоры.

Направляющие для плит

B. Направляющие для плит дополнительно обеспечивают точность перемещения плит пресування.D. Международные нормы безопасности. Натянув этот трос, оператор останавливает движение столу.E. Устройство блокировки подвижной плиты позволяет работать в условиях максимальной безопасности при проведении обслуживания в нижней части пресса.

Вид спереди - На данном виде представлен каркас пресса. Можно заметить, что все его части, верхняя, нижняя и 4 опоры, выполненные из балок.

• Каркас пресса полностью выполнен из приваренных друг к другу балок, прошедшие станочную обработку в местах соединения. После составления каркас пресса представляет собой единое целое, обеспечивает высокие характеристики прочности и долговечности. Это - качественный выбор, в котором на первом месте стоят прочность и надежность пресса со временем.

Устройство отключения работы одной или нескольких пар цилиндров. Отключение выполняется с помощью электрического выключателя, расположенного на панели управления. На прессах с 8 цилиндрами он устанавливается серийно.

Устройство безопасности с датчиком. Устройство блокирует движение пресса и предотвращает повреждение его конструкции в случае, если из-за неправильной загрузки прессуются панели различной толщины.

- Прессы серии NPC могут оборудоваться промежуточными плитами с целью повышения их производительности.

NPC / A

- Устройство «ионизирующая линейка» для верхней ковра необходимо для прессования панелей, покрываются слоистым пластиком.

"NPC-ENERGY SAVING"

"NPC-ENERGY SAVING" - это новая и революционная система нагрева, разработанная отделом исследований и разработок компании ORMAMACCHINE.

После проведения многочисленных испытаний, был запатентован новый тип плиты с совершенно новыми техническими характеристиками, по сравнению с предлагаемыми в настоящее время в области прессов.

* - Технические характеристики и вес приведены для стандартных станков и не являются неизменными.

* - Меняются в зависимости от типа плиты и от наличия промежуточных плит
