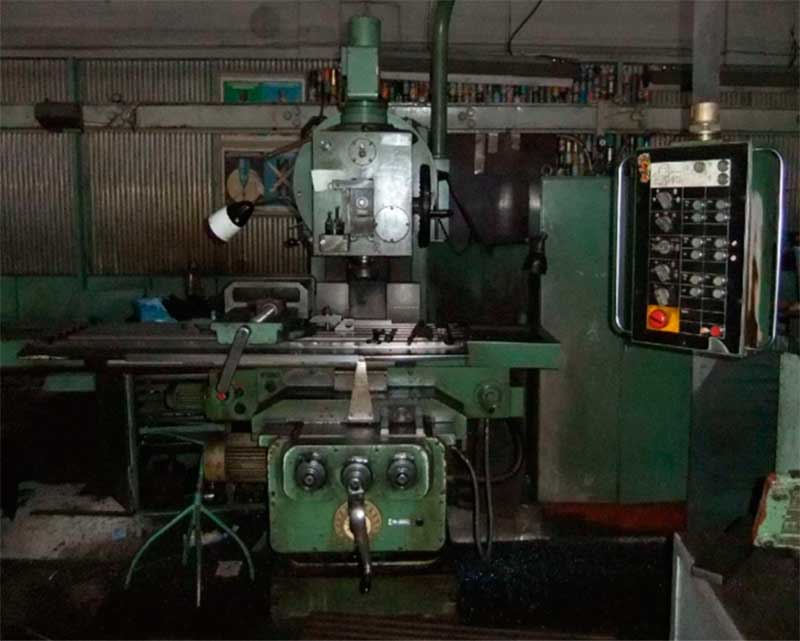

Heckert FSS 400 станок

Консольные фрезерные станки FSS 400 могут использоваться как для серийного, так и для штучного производства. Имеют мощную конструкцию и большое число оборотов, благодаря чему на них могут обрабатываться детали из различных металлов.

Возможно фрезерование как встречное, так и попутное.

Особенности станка:

• Гидравлическое устройство автоматически опускает деталь относительно инструмента при ускоренном отводе, что сохраняет качество обработанной поверхности
• Управление производится на поворотной подвесной панели управления
• Заднее ручное перемещение
• Оправка для насадных фрез

Описание конструкции станка:

• Рабочая площадь стола ... 400х1600мм
• Вес станка составляет ... 4144кг

Стойка FSS 400 содержит фрезерный двигатель, а также 18-ступенчатую коробку главного привода.

Шпиндельная головка – узел с поворотным вертикальным фрезерным шпинделем.

Консоль содержит двигатель подачи, 18-ступенчатый механизм подачи, муфты для движений вдоль, поперек и вертикально, узел замедленного хода, и агрегат спускания.

Стол содержит Т-образные пазы для крепления заготовки или зажимного устройства. Монтажная плита является одновременно еще и баком для охлаждающей жидкости.

Крестовый суппорт необходим для движения детали со сдвигом на 90 градусов вдоль и поперек.

Защита рабочей зоны состоит из двух смотровых стекол. Его можно регулировать.
